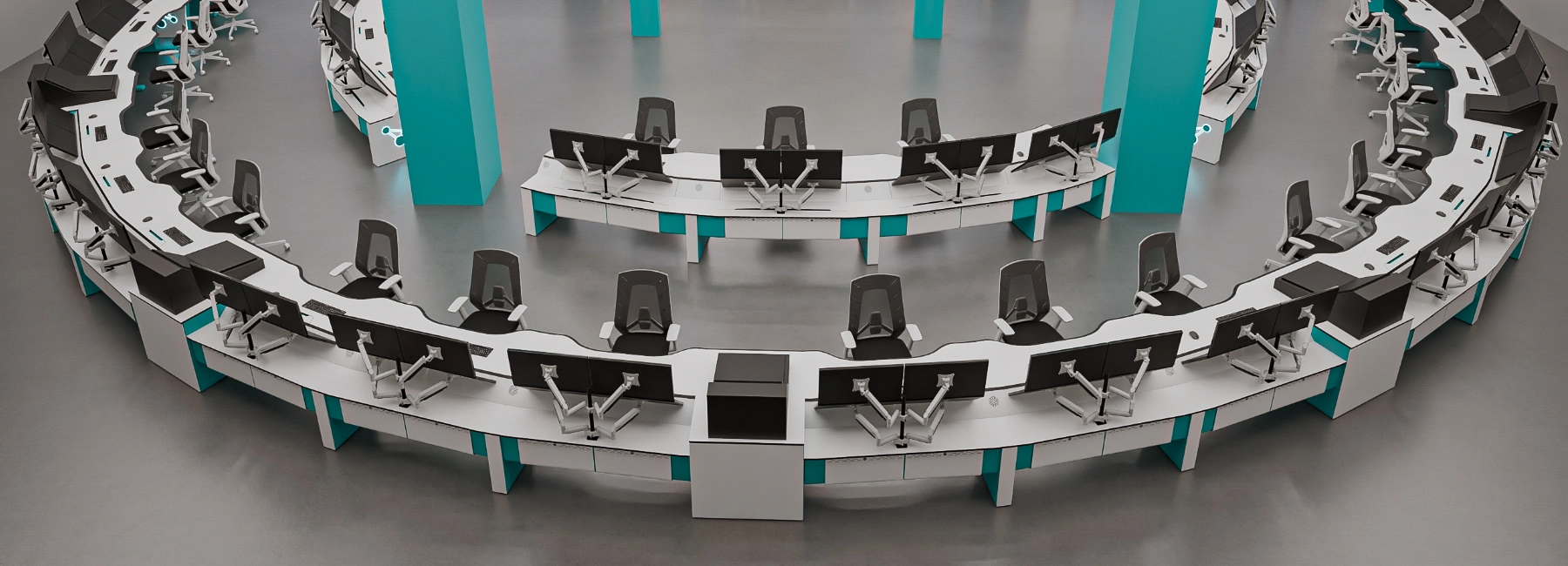

Разработка серии диспетчерских столов Орион
Разработка серии диспетчерских столов для АРМЕР-Инжиниринг: три эксплуатационных сценария, четыре исполнения и единая продуктовая архитектура — от эргономики до передачи концепции в конструкторский отдел.
Дизайнер — Денис Зарембо
Задача:
Компания «АРМЕР-Инжиниринг» привлекла нас к работе над уже действующим проектом: по запросу конечного заказчика требовалось разработать серию диспетчерских столов для нескольких помещений с различными сценариями эксплуатации.
Наиболее сложным оказался центральный зал, ограничение в котором касалось многомониторных рабочих мест: в пределах одного операторского модуля шириной 1600 мм требовалось разместить четыре 24-дюймовых дисплея, не перекрывая при этом нижний край видеостены.
В других помещениях задачи отличались: где-то было достаточно традиционной одноуровневой столешницы, а где-то приоритетом становилась высокая плотность операторской посадки без избыточного загромождения пространства.
Нам предстояло найти оптимальную архитектуру рабочего места для каждого сценария и объединить полученные решения в целостную продуктовую серию с общим визуальным языком и технологической инфраструктурой.
Не три разных стола, а три сценария, определивших архитектуру одной серии
Решение:
Мы начали с пересмотра исходных ограничений: состава оборудования, размещаемого в технических отсеках, рабочих дистанций, высот, расположения мониторов и особенностей планировки помещений.
В результате стало понятно, что различия между будущими моделями должны определяться не стилистикой, а непосредственно сценариями работы операторов. Так сформировались три основных конструктивных направления.

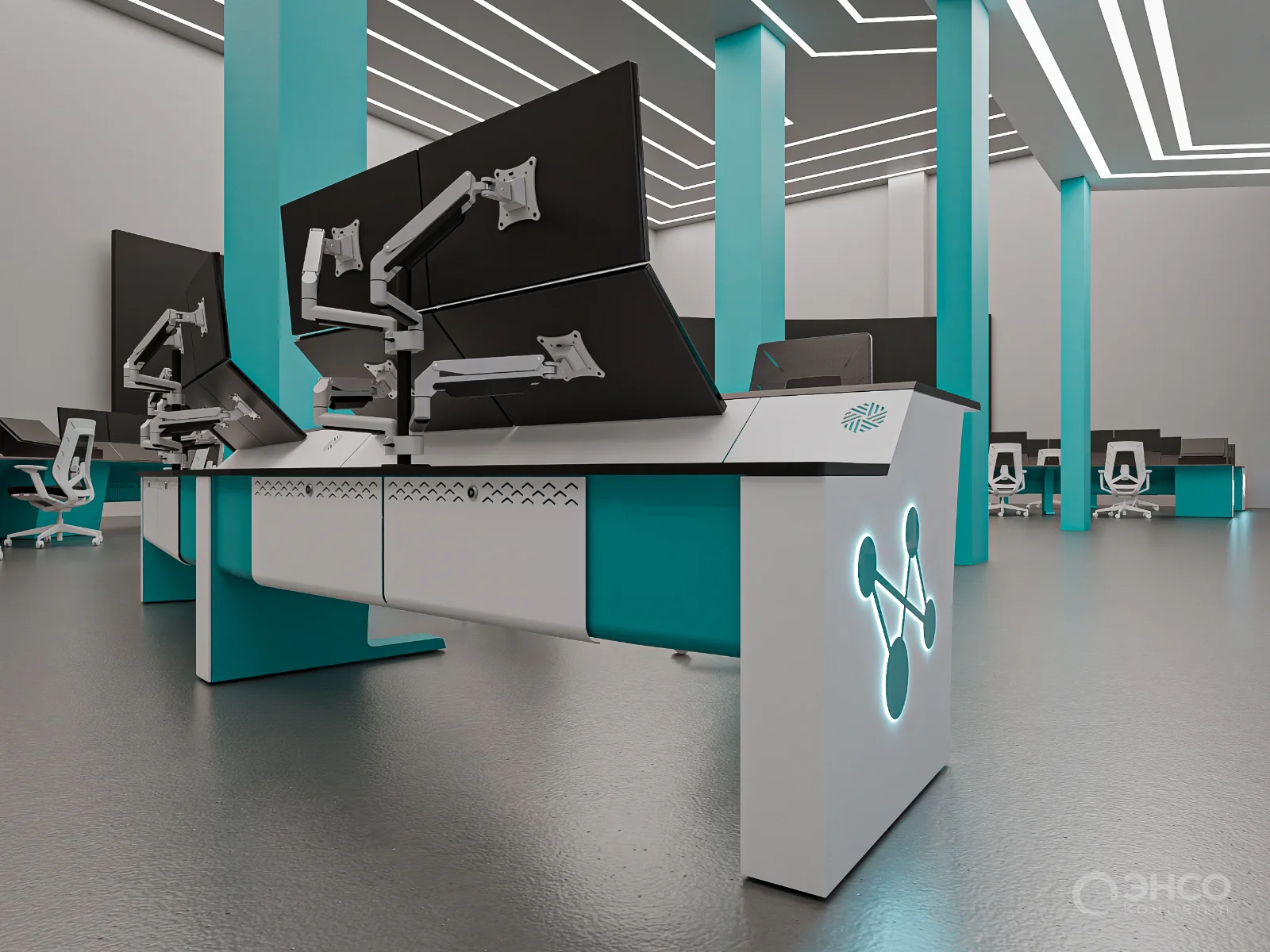

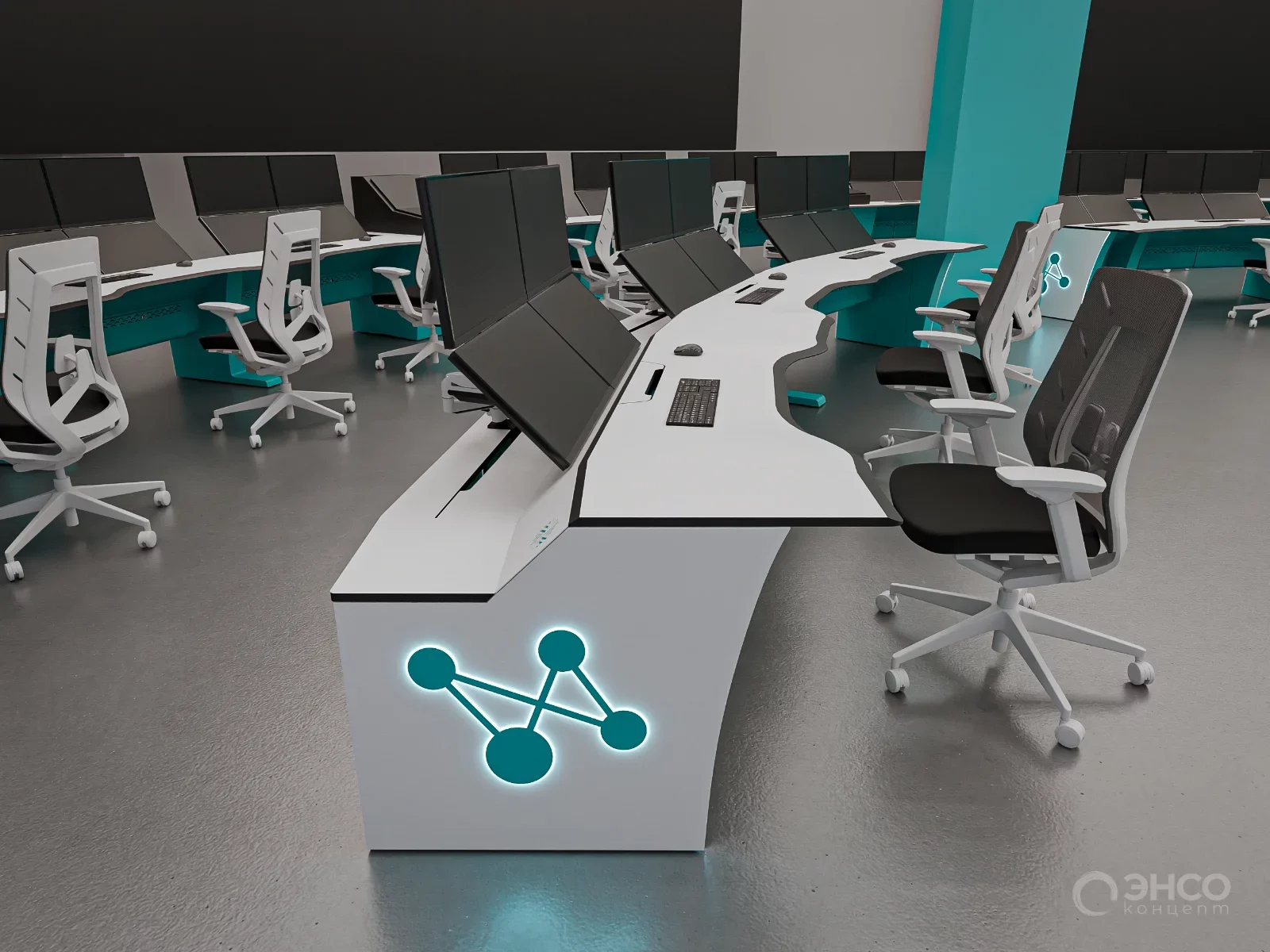

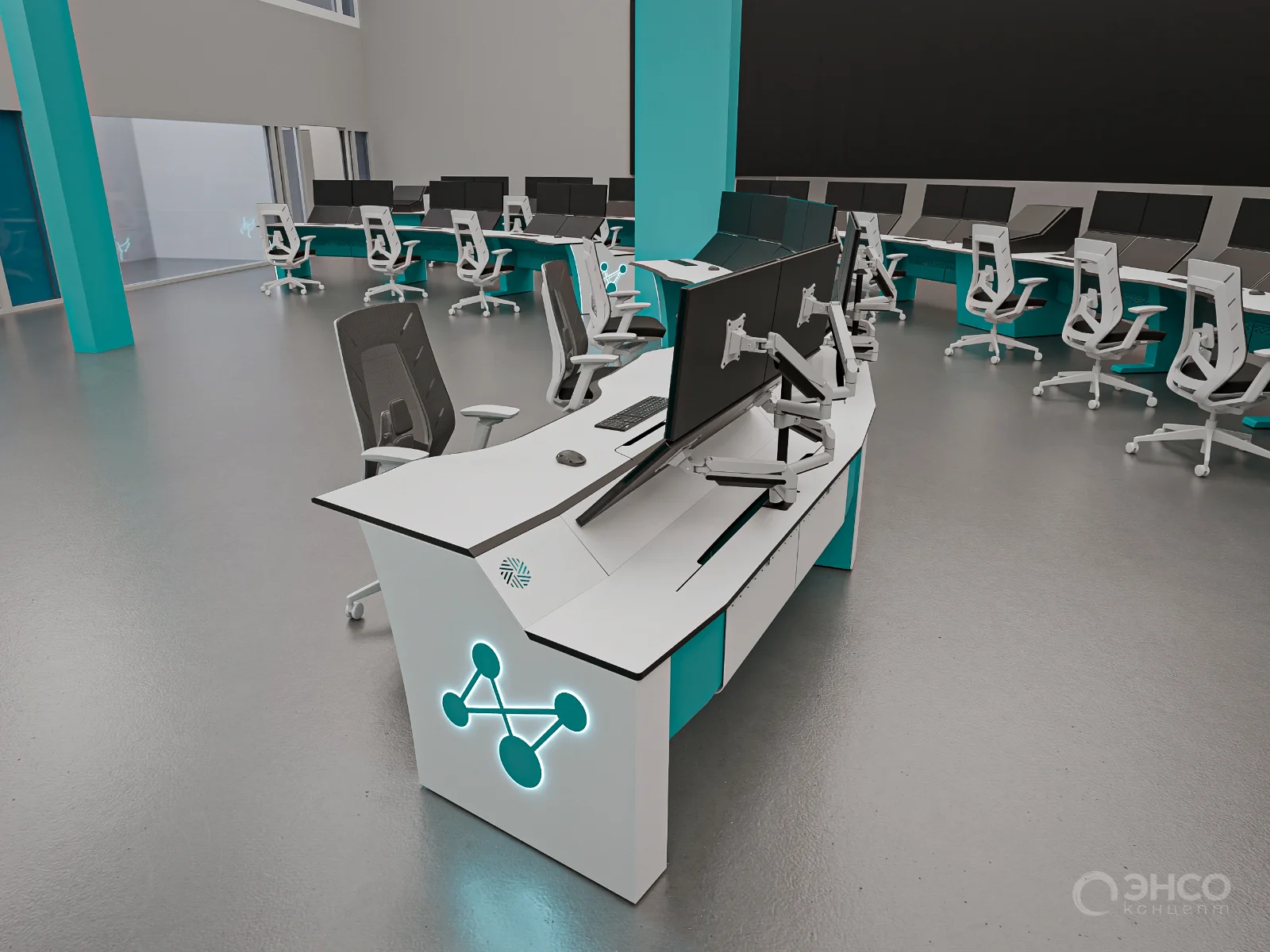

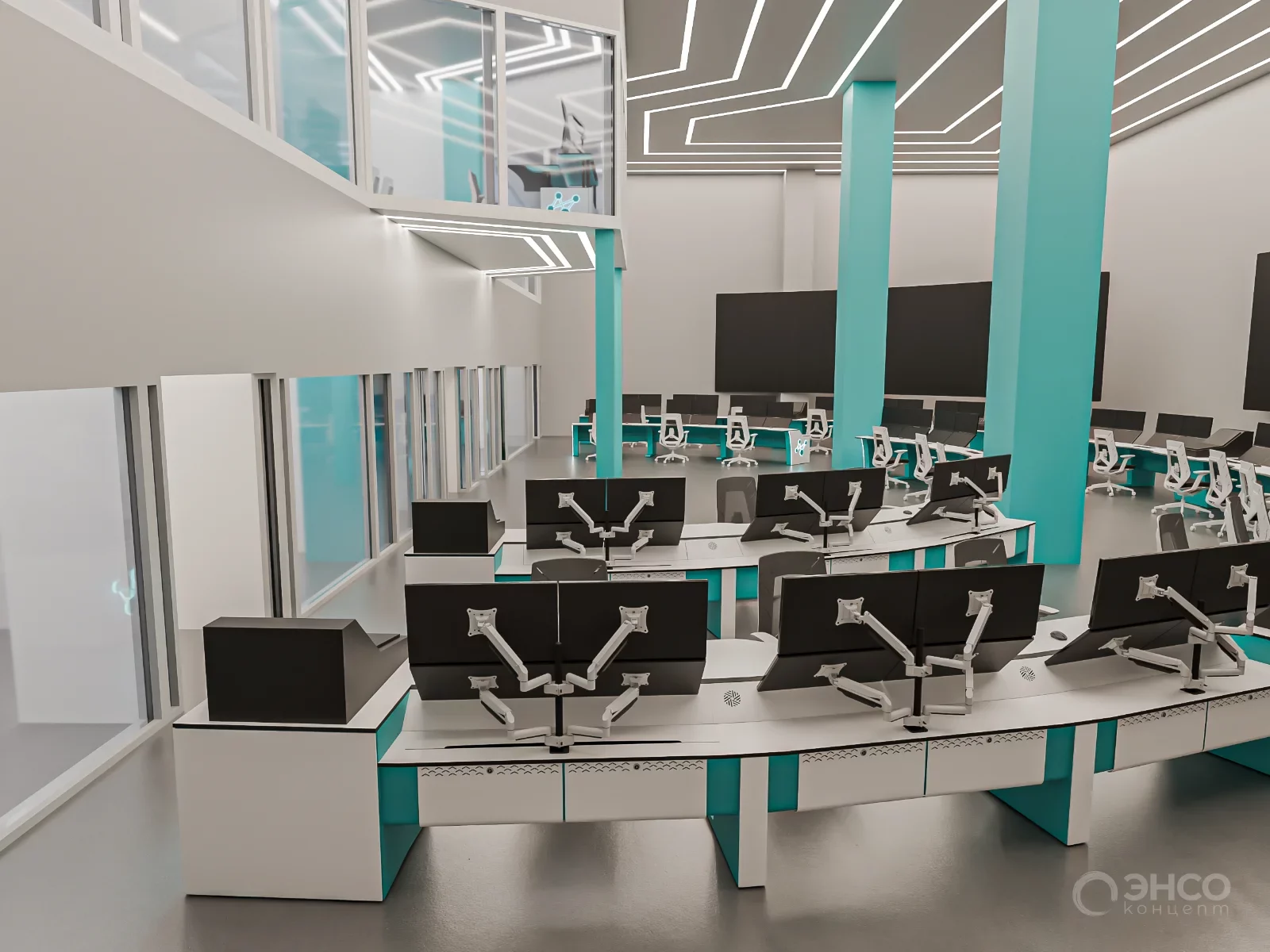

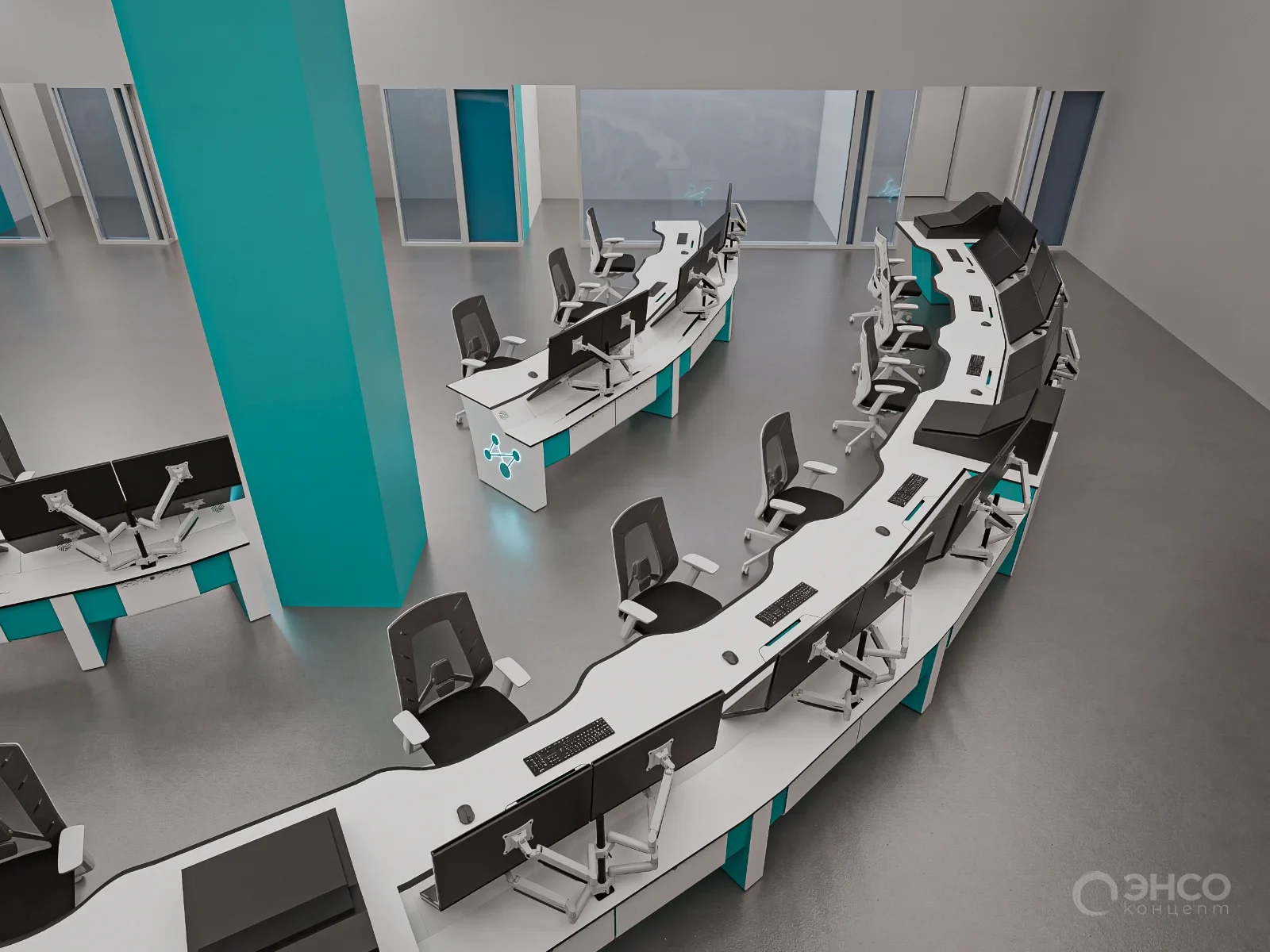

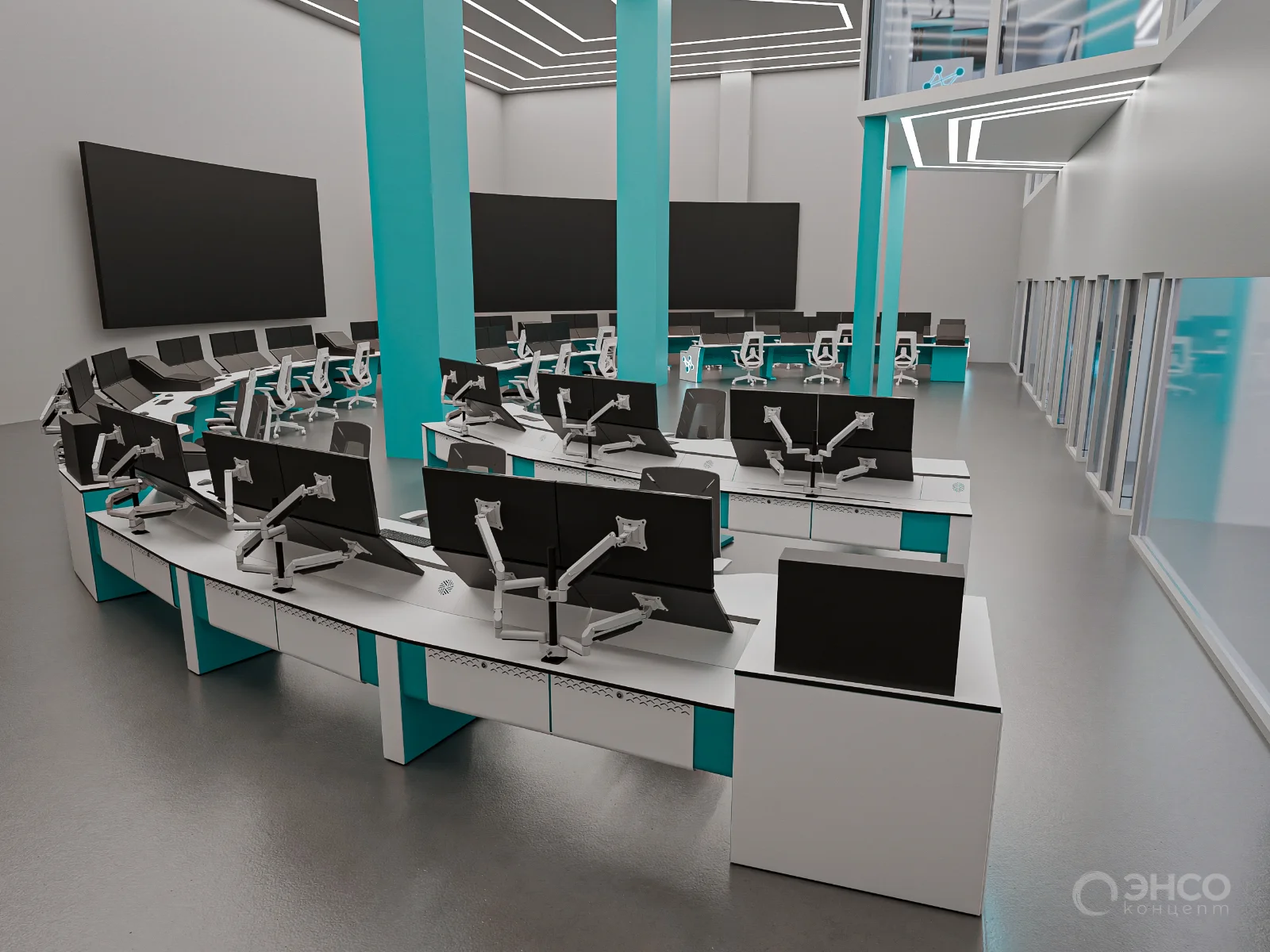

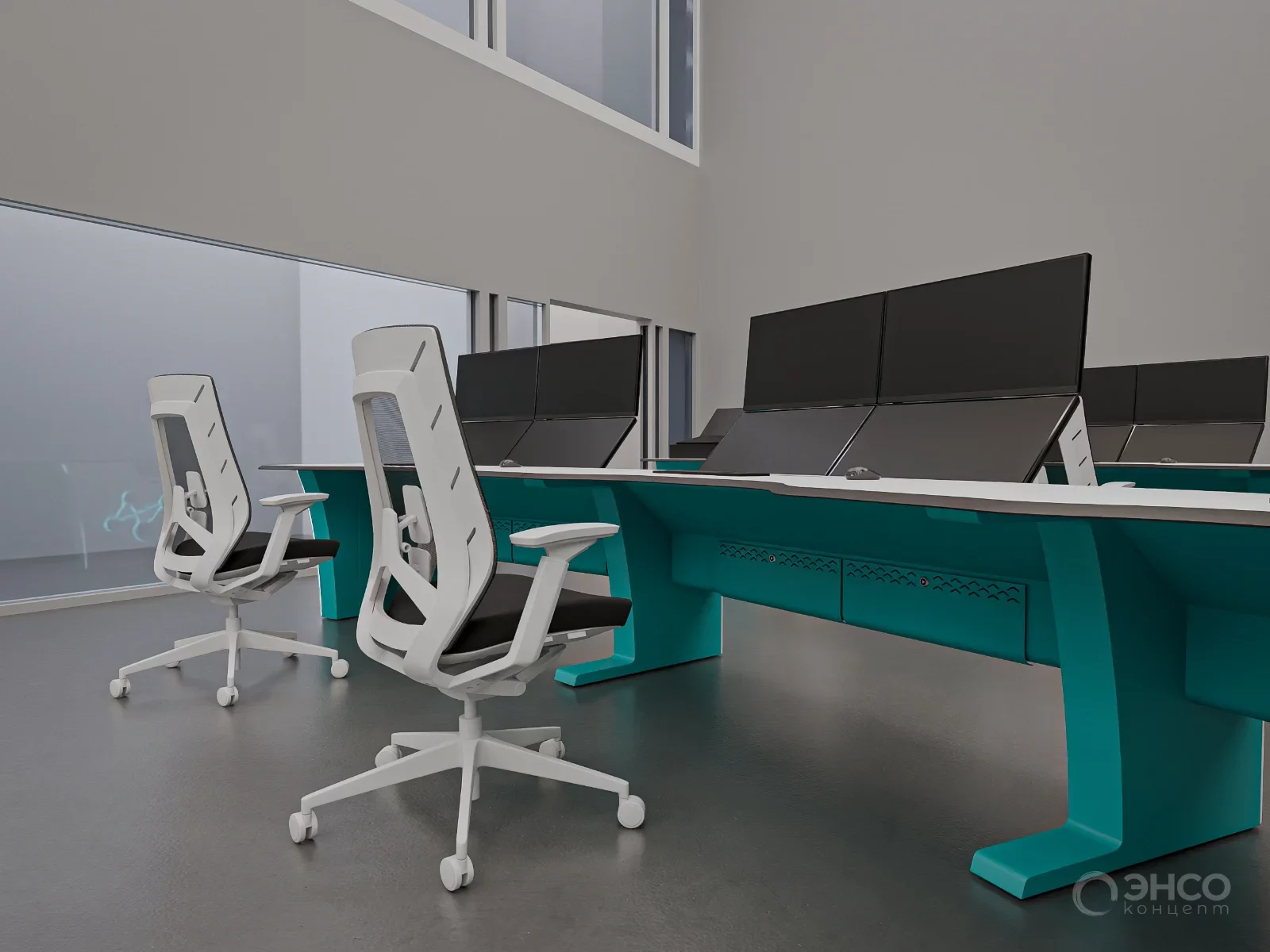

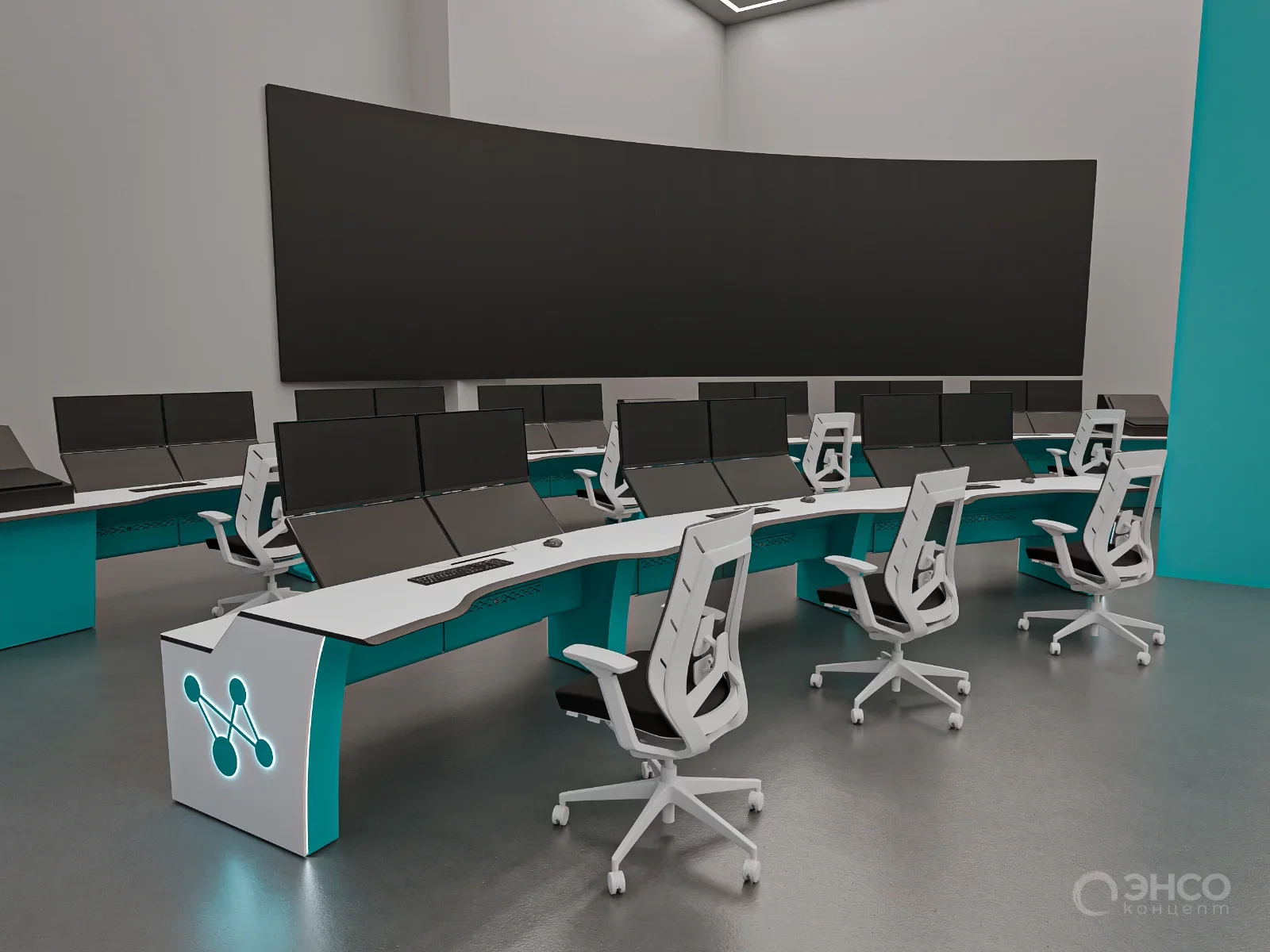

Двухуровневое
исполнение:

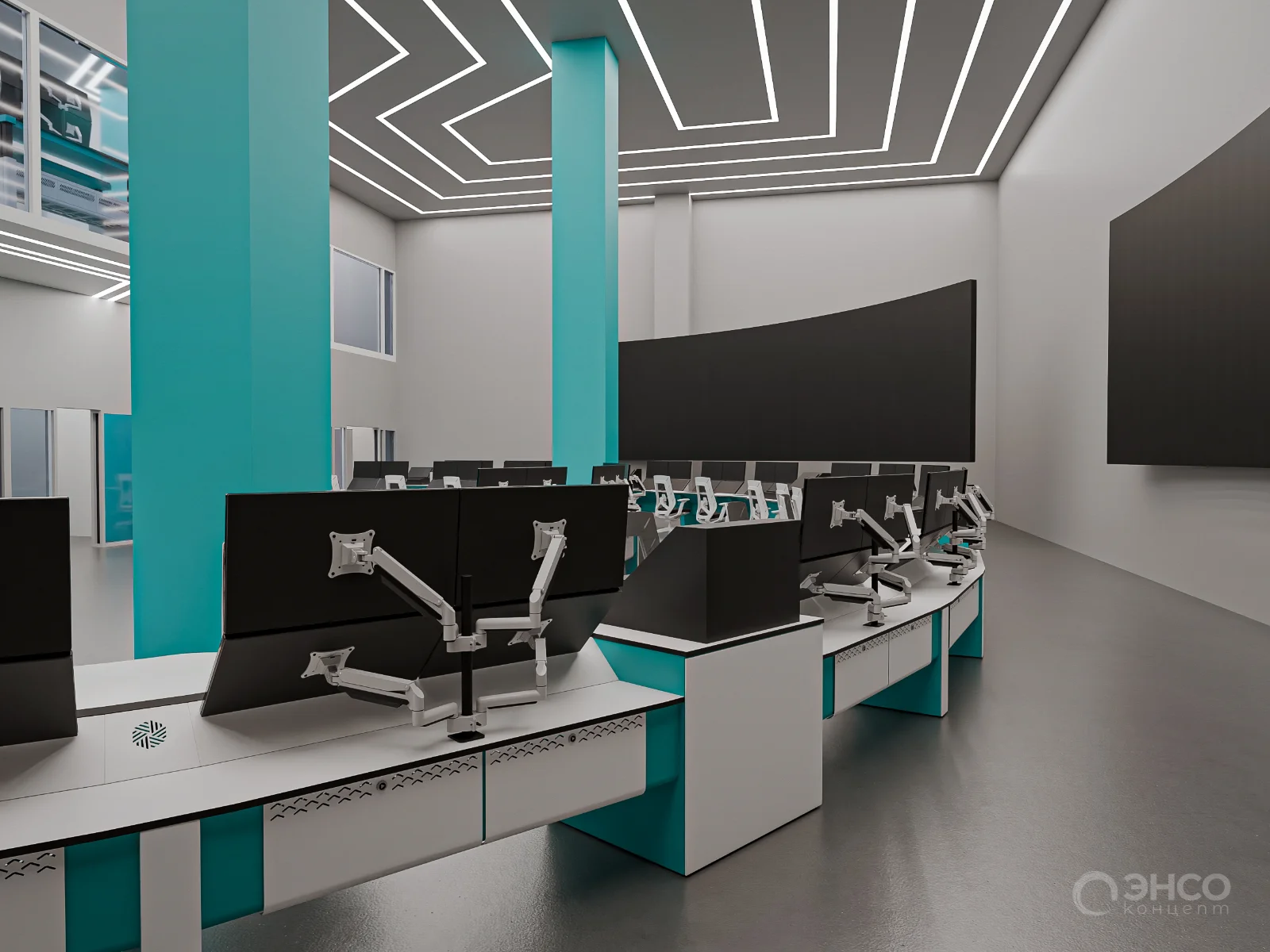

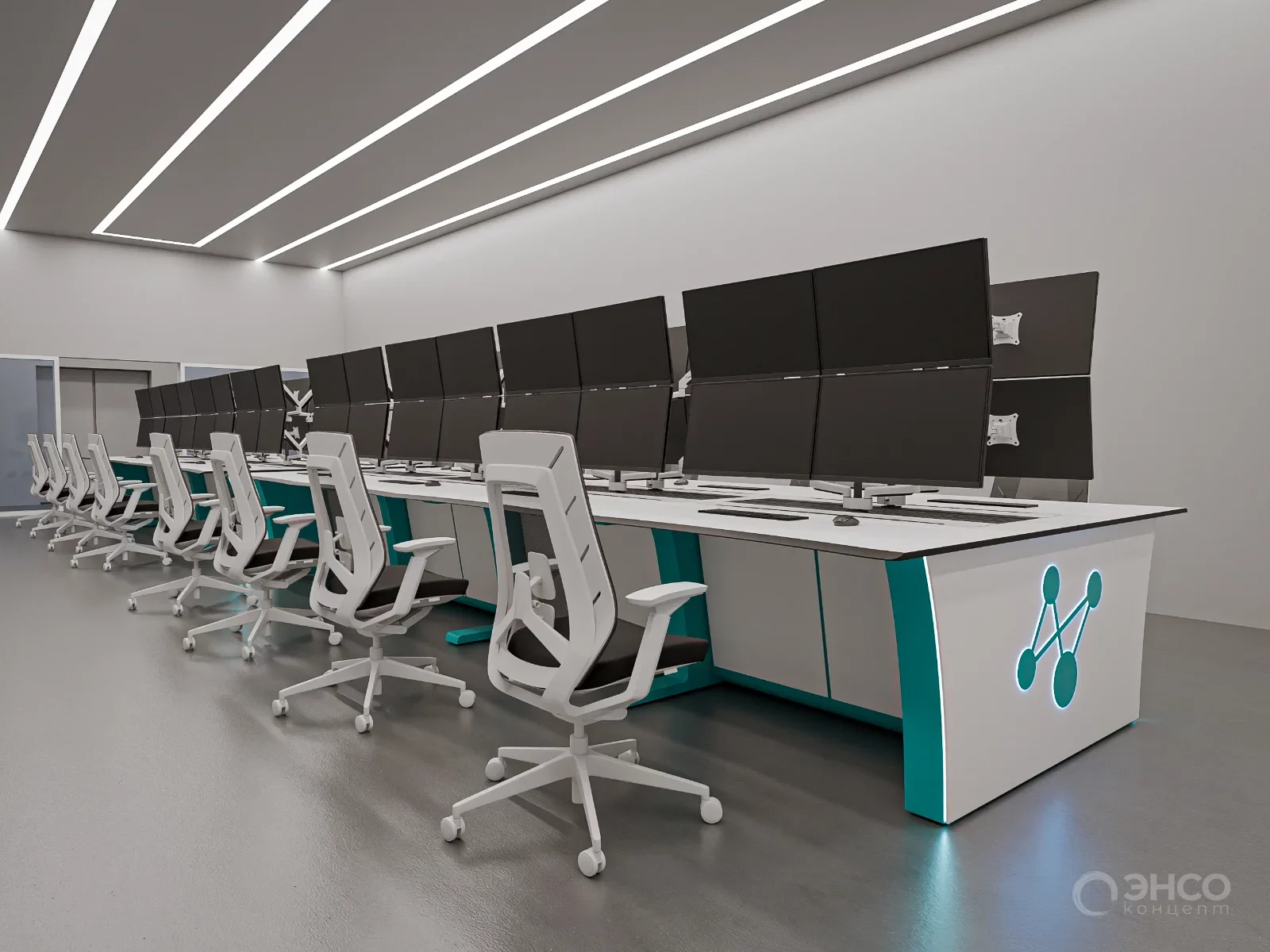

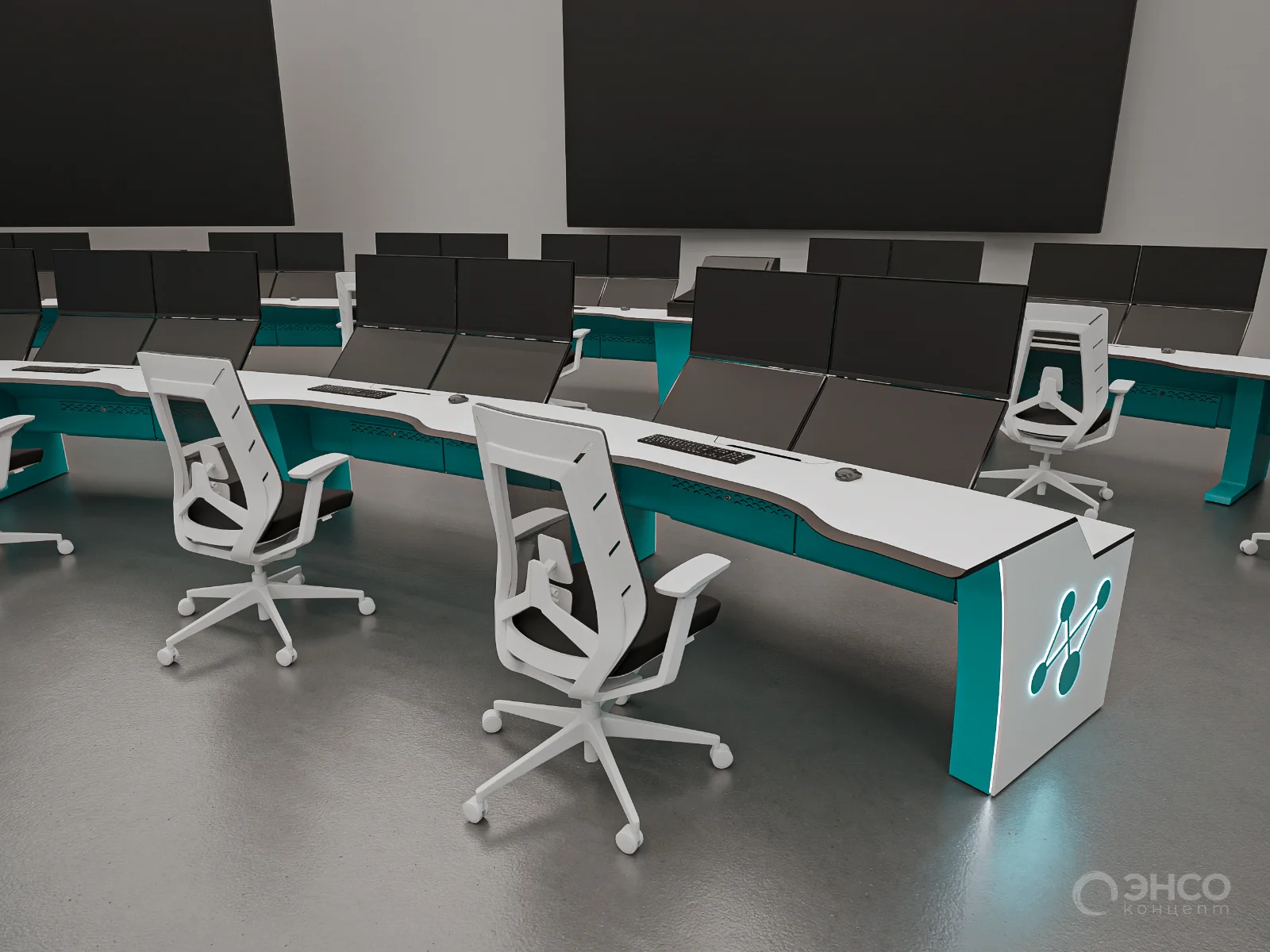

Главной задачей первого исполнения стала компоновка четырёх мониторов по схеме 2+2 при ограниченной ширине рабочего места в 1600 мм и необходимости сохранить прямую видимость общей видеостены.
Мы перепроверили фактический состав оборудования, размещаемого внутри стола, и выяснили, что большой технический отсек здесь не требуется. Это позволило существенно уменьшить его высоту и разработать двухуровневую архитектуру столешницы.

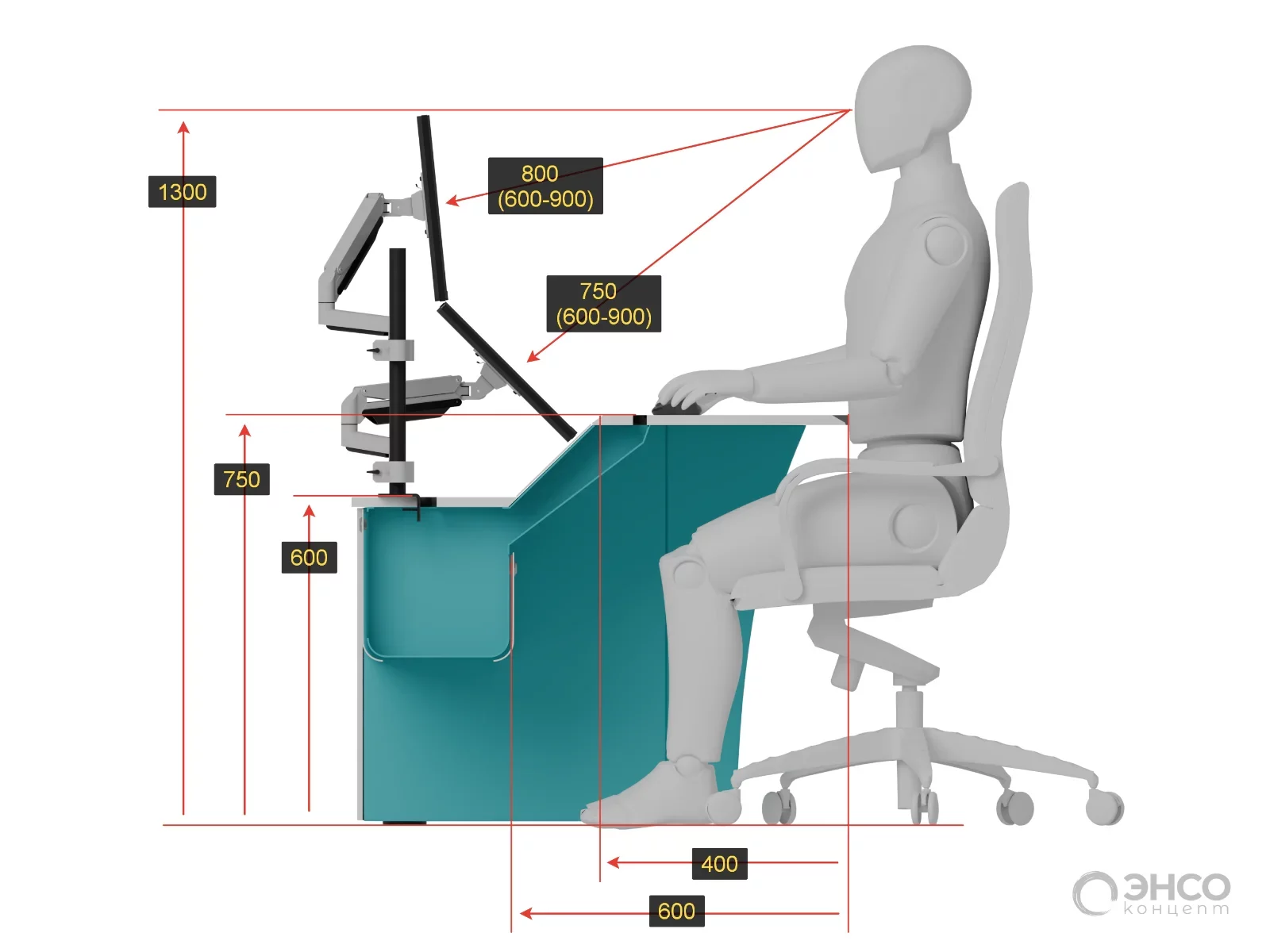

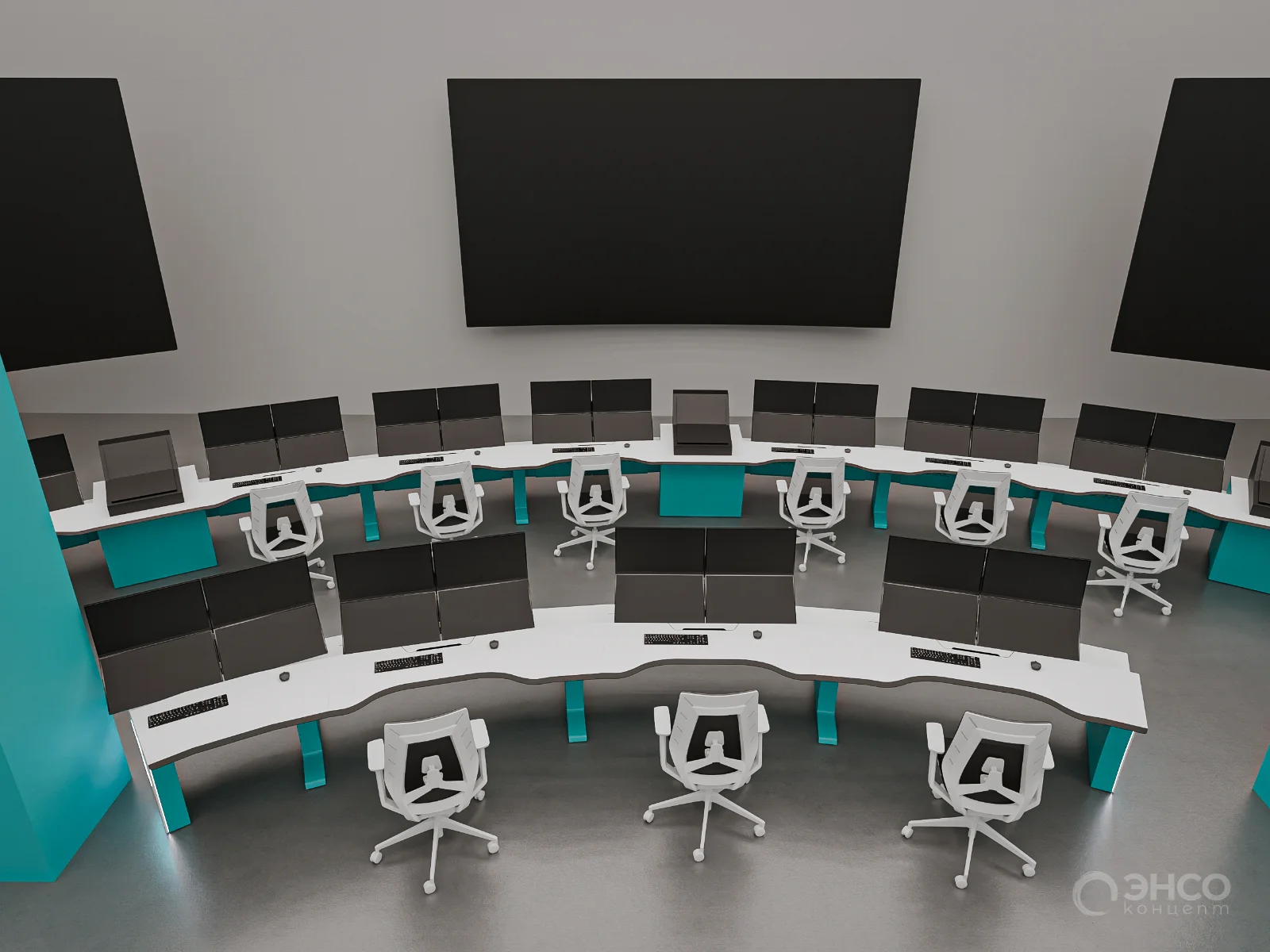

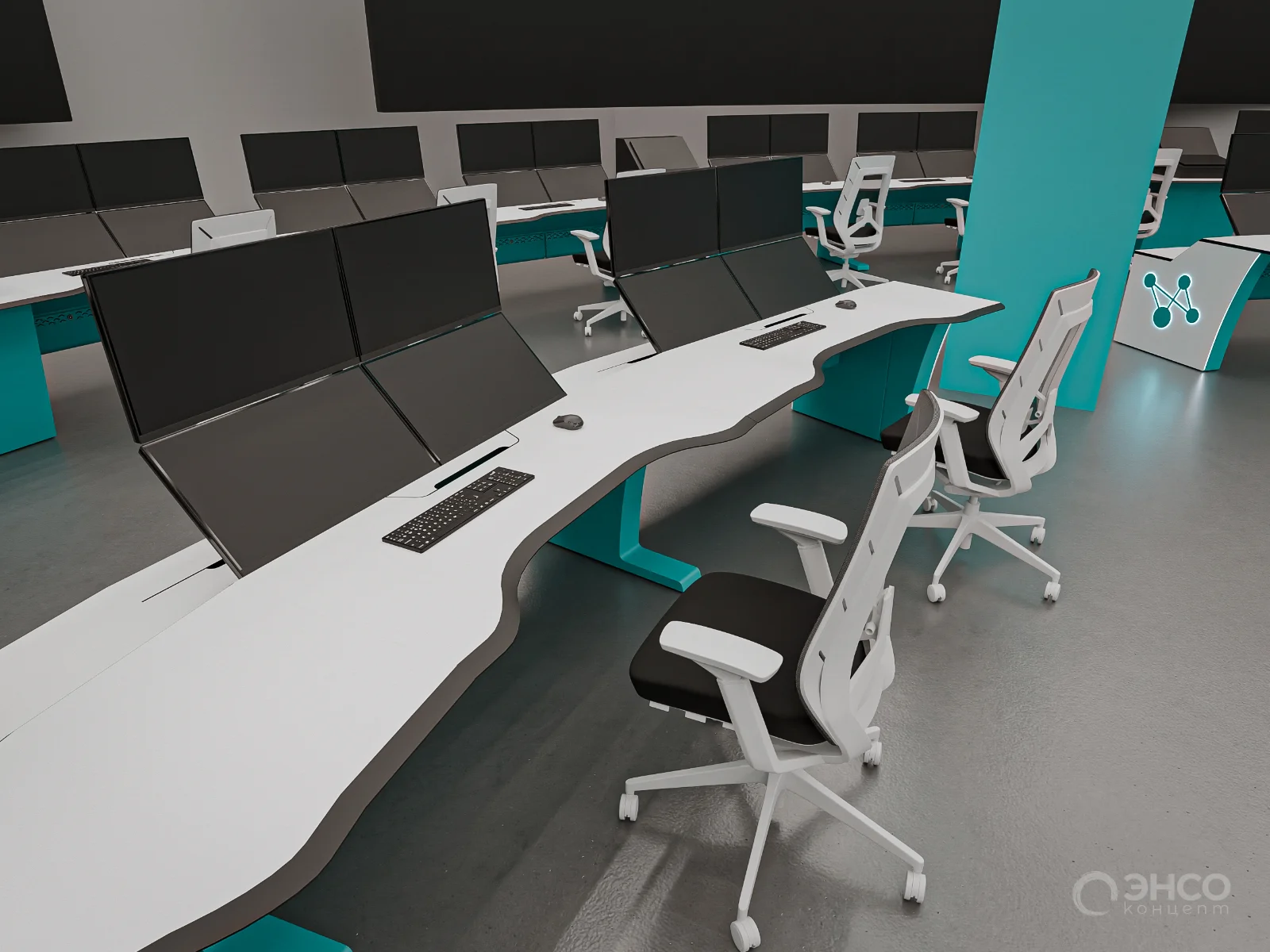

Нижний ряд мониторов удалось опустить и наклонить в сторону оператора, а верхний — расположить с учётом расчётного уровня глаз около 1300 мм. Дополнительно потребовалось пересмотреть расположение мониторных кронштейнов и конструкцию сервисного доступа к оборудованию.
Таким образом, исходное ограничение по обзору видеостены непосредственно определило геометрию всего рабочего места.

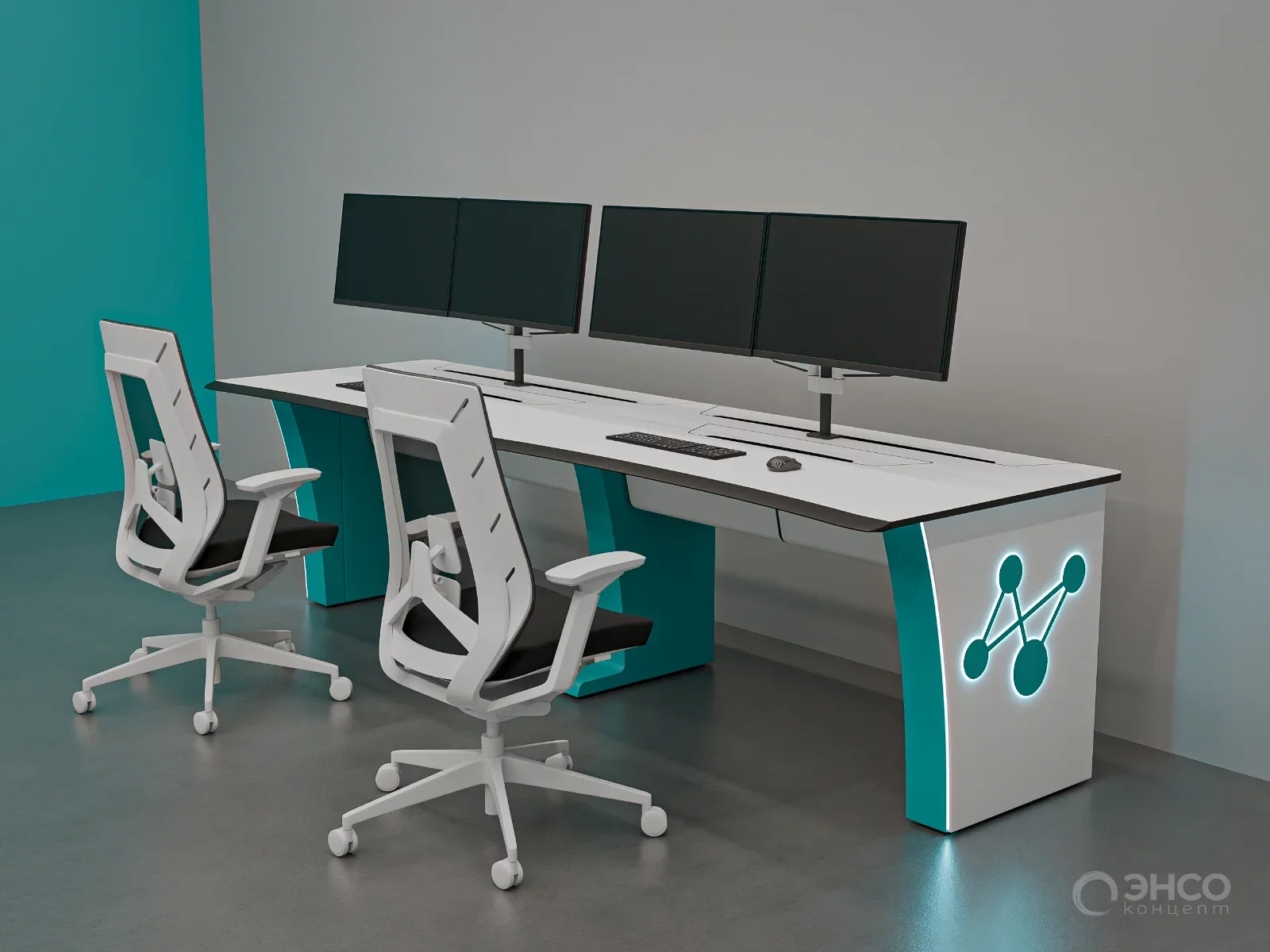

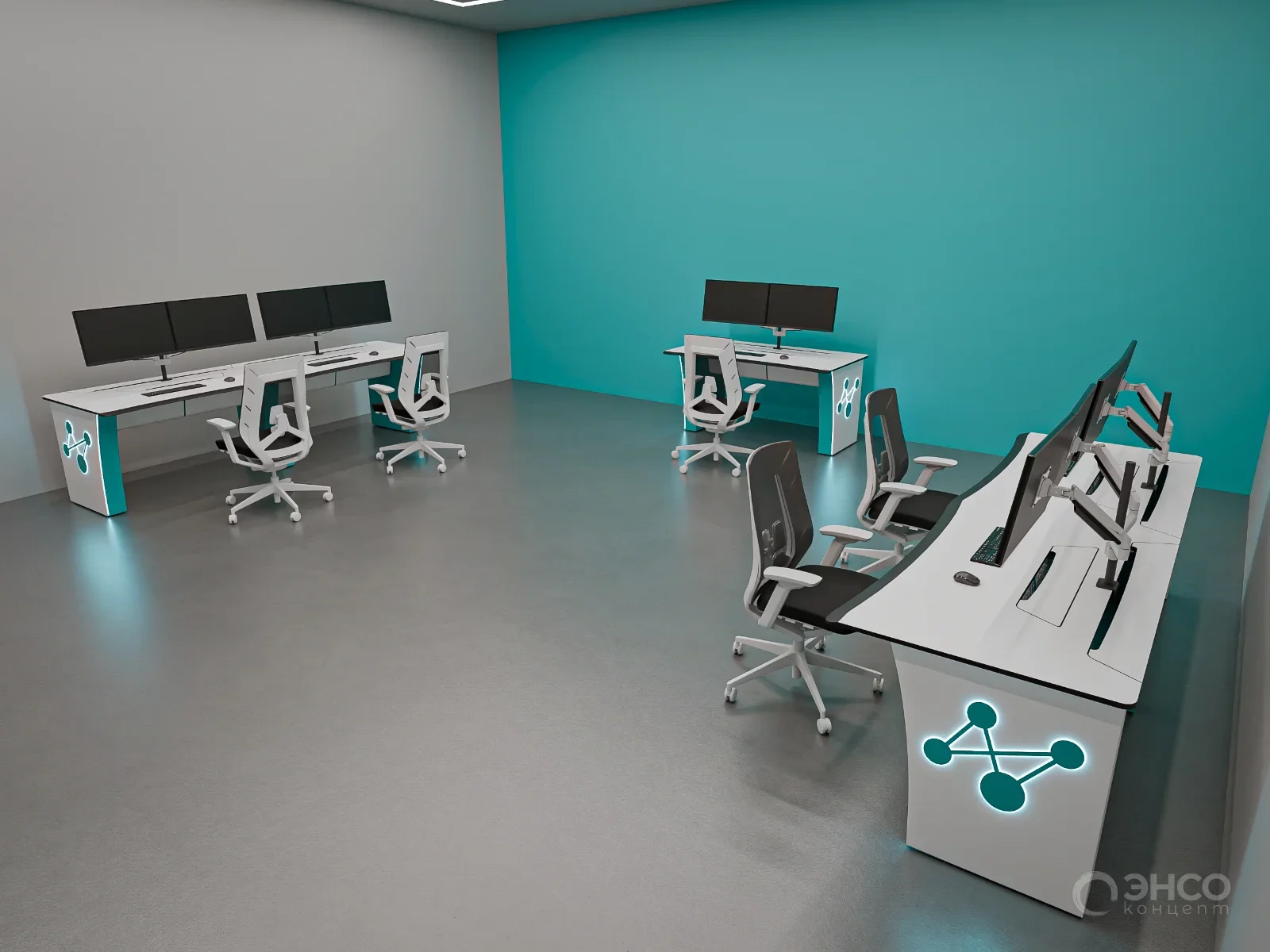

Классическое
исполнение:

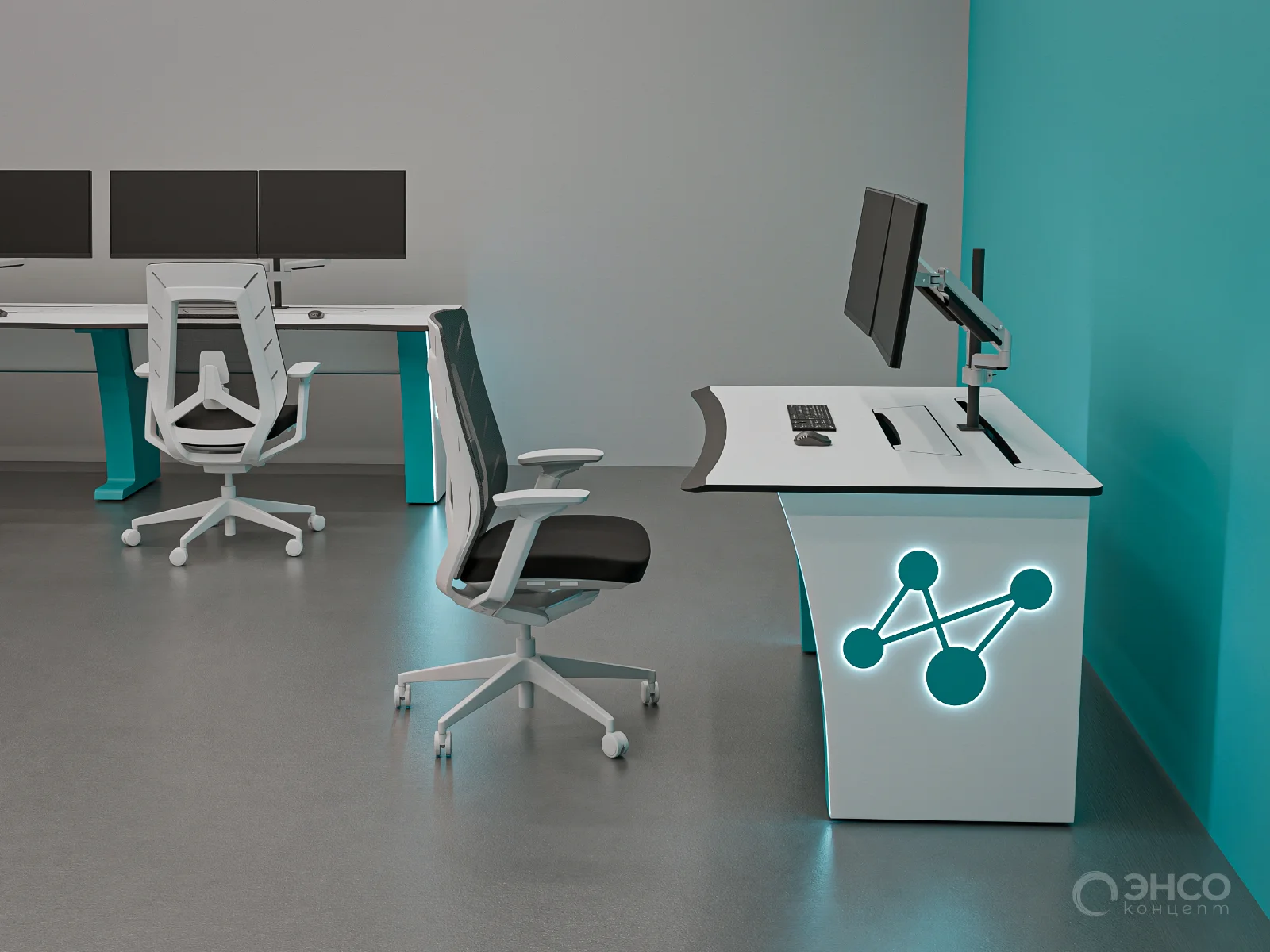

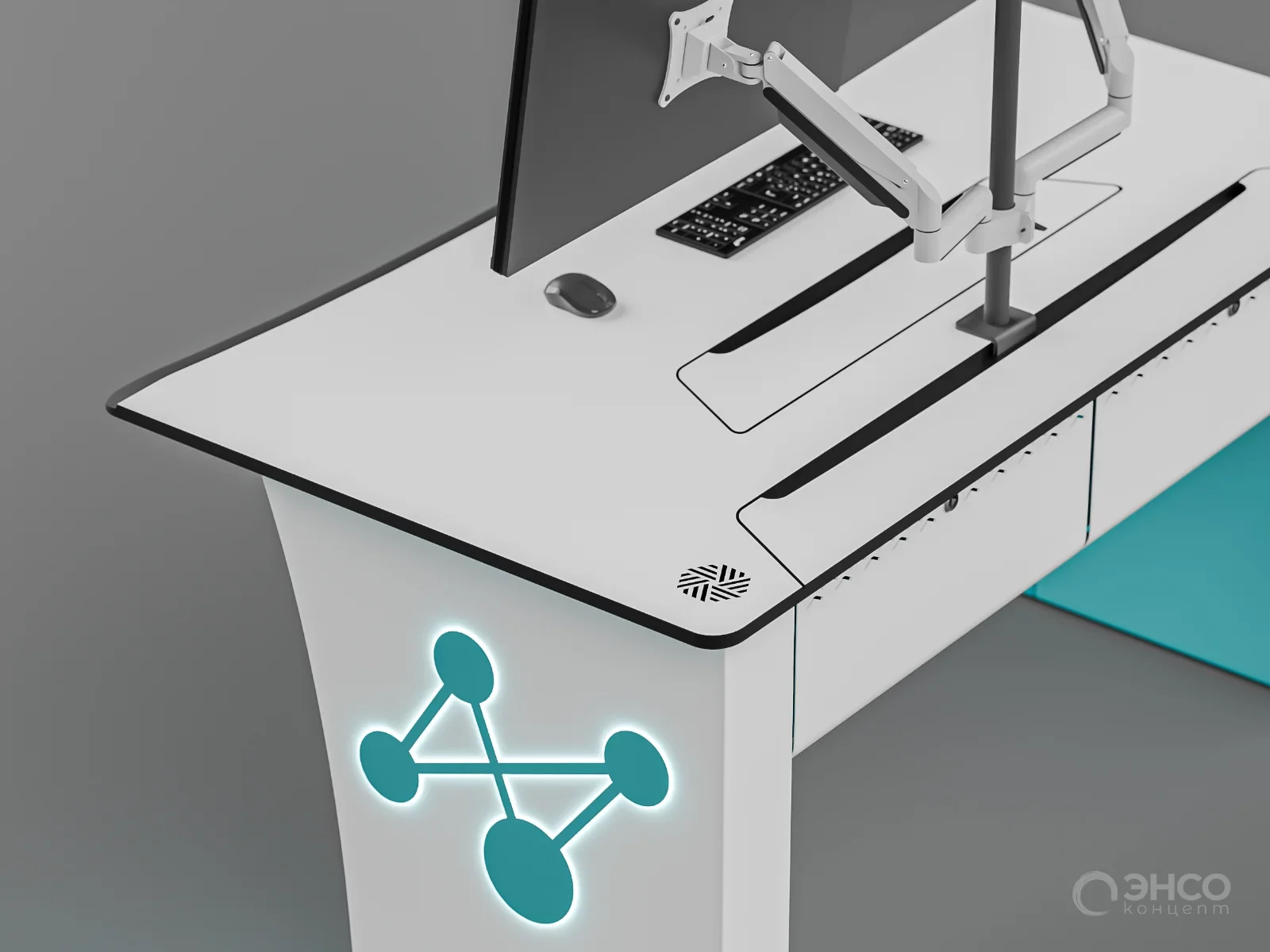

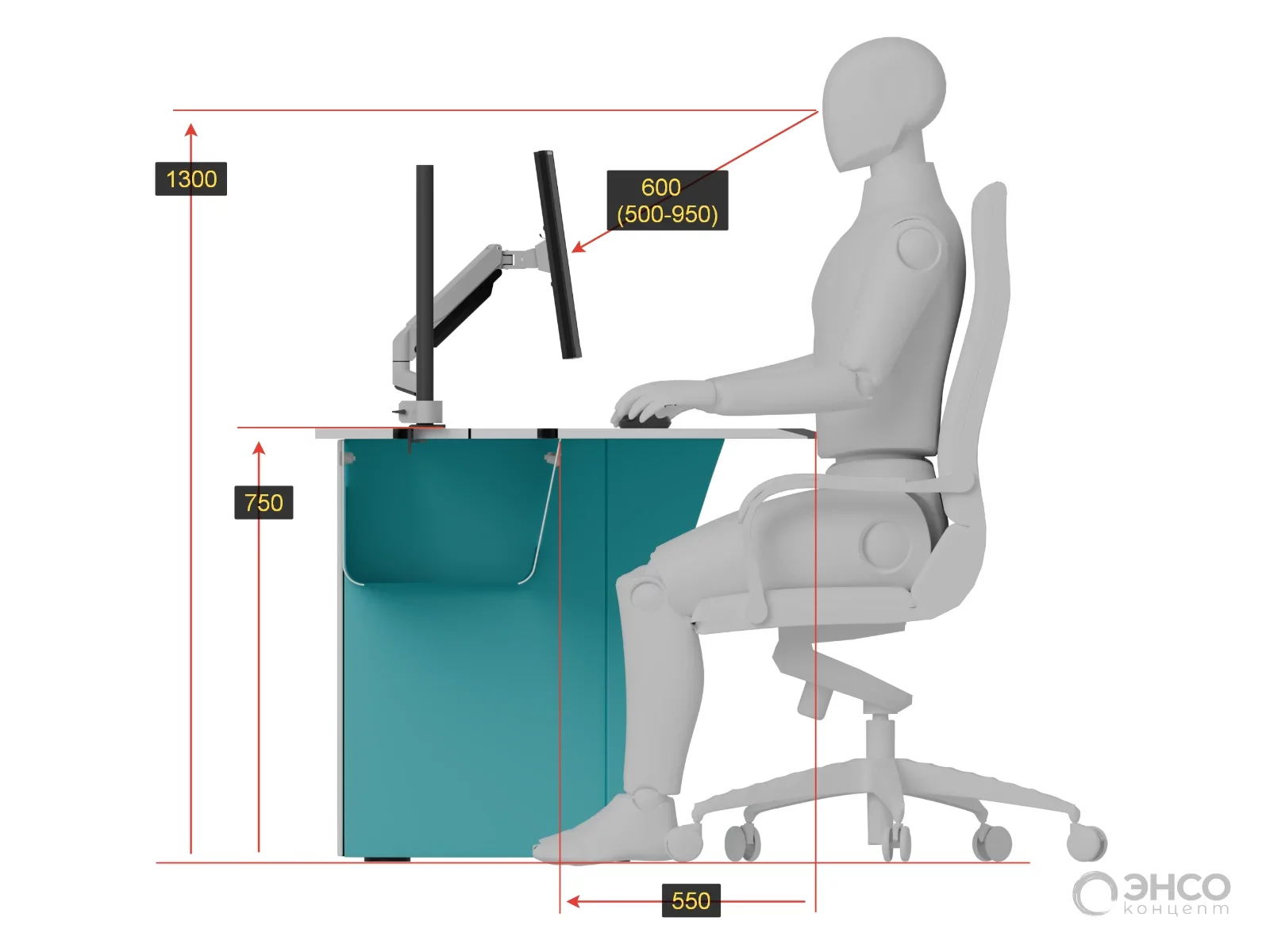

Для помещений без общей видеостены необходимость в сложной двухуровневой конструкции отсутствовала. Здесь мы сохранили традиционную эргономику рабочего места с единой столешницей высотой 750 мм.
В зависимости от состава размещаемой электроники предусмотрели два исполнения: с облегчённым и классическим техническим отсеком.
Оба решения продолжают общий визуальный язык серии, но позволяют выбирать конструкцию исходя из реальной технической нагрузки, не усложняя изделие там, где это не требуется.

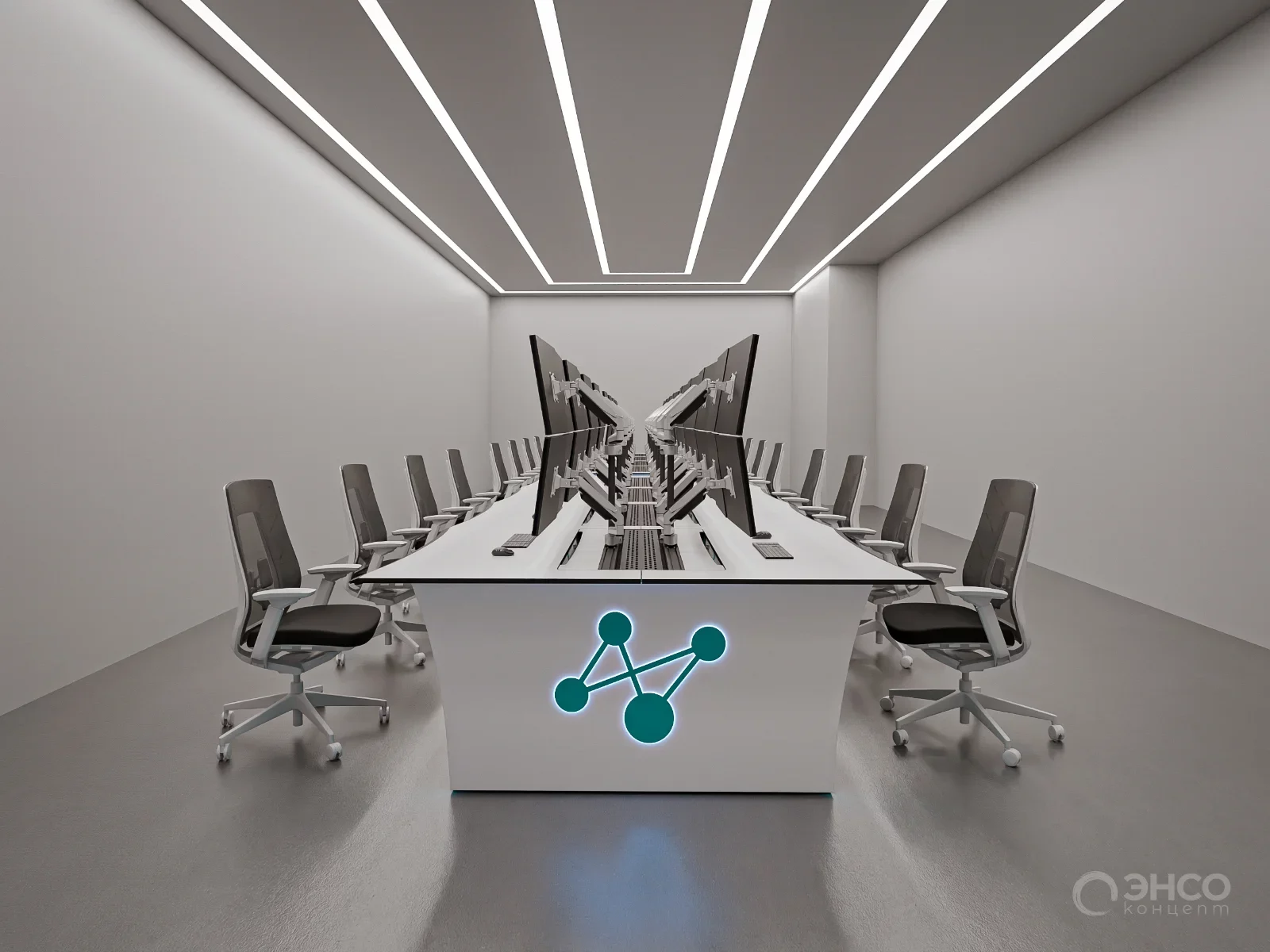

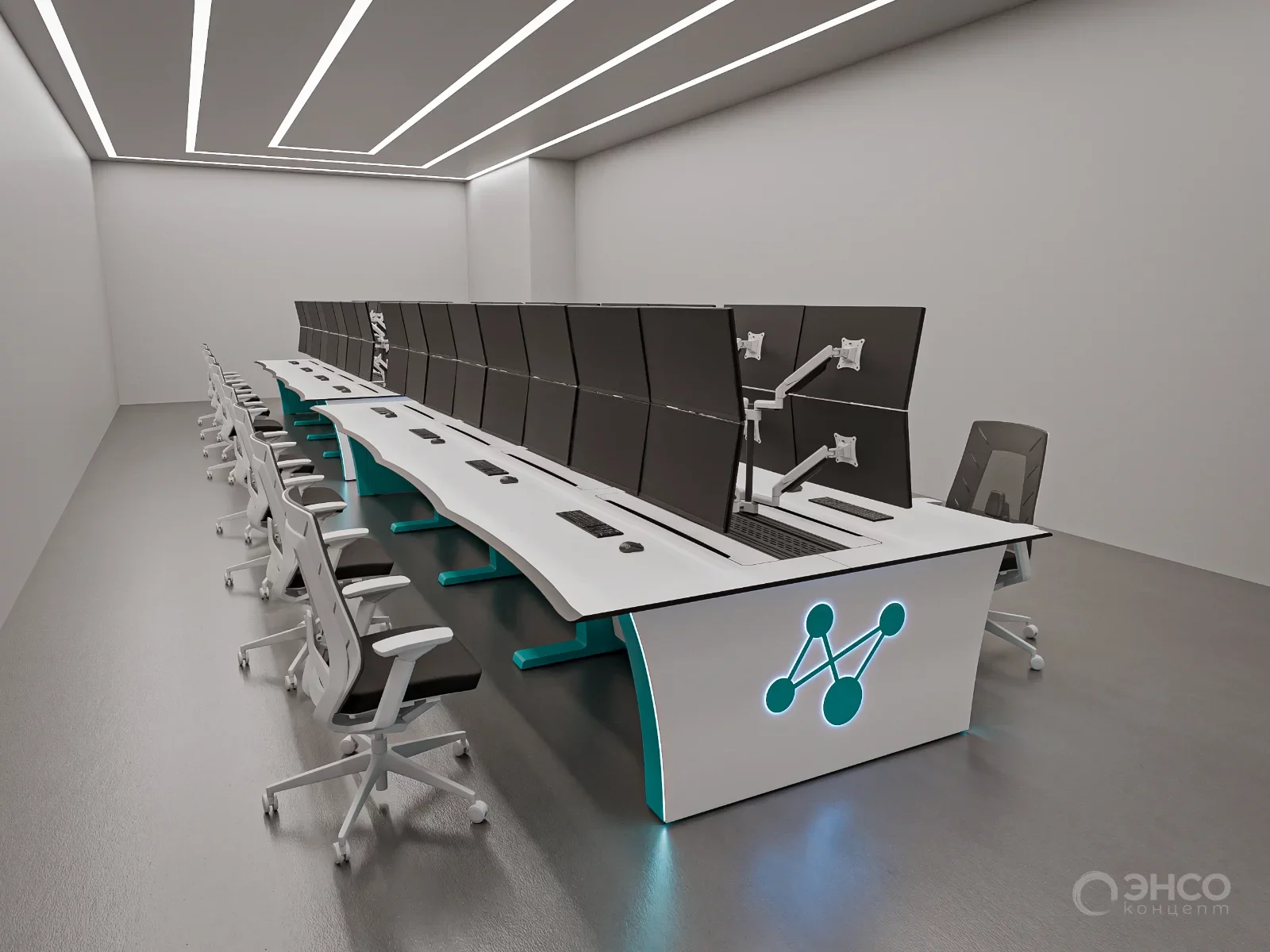

Бенч-система:
Для третьего помещения исходной задачей стала высокая плотность операторских мест. Использование отдельных классических диспетчерских столов привело бы к значительному увеличению общей глубины рабочих зон и визуальной перегруженности пространства.

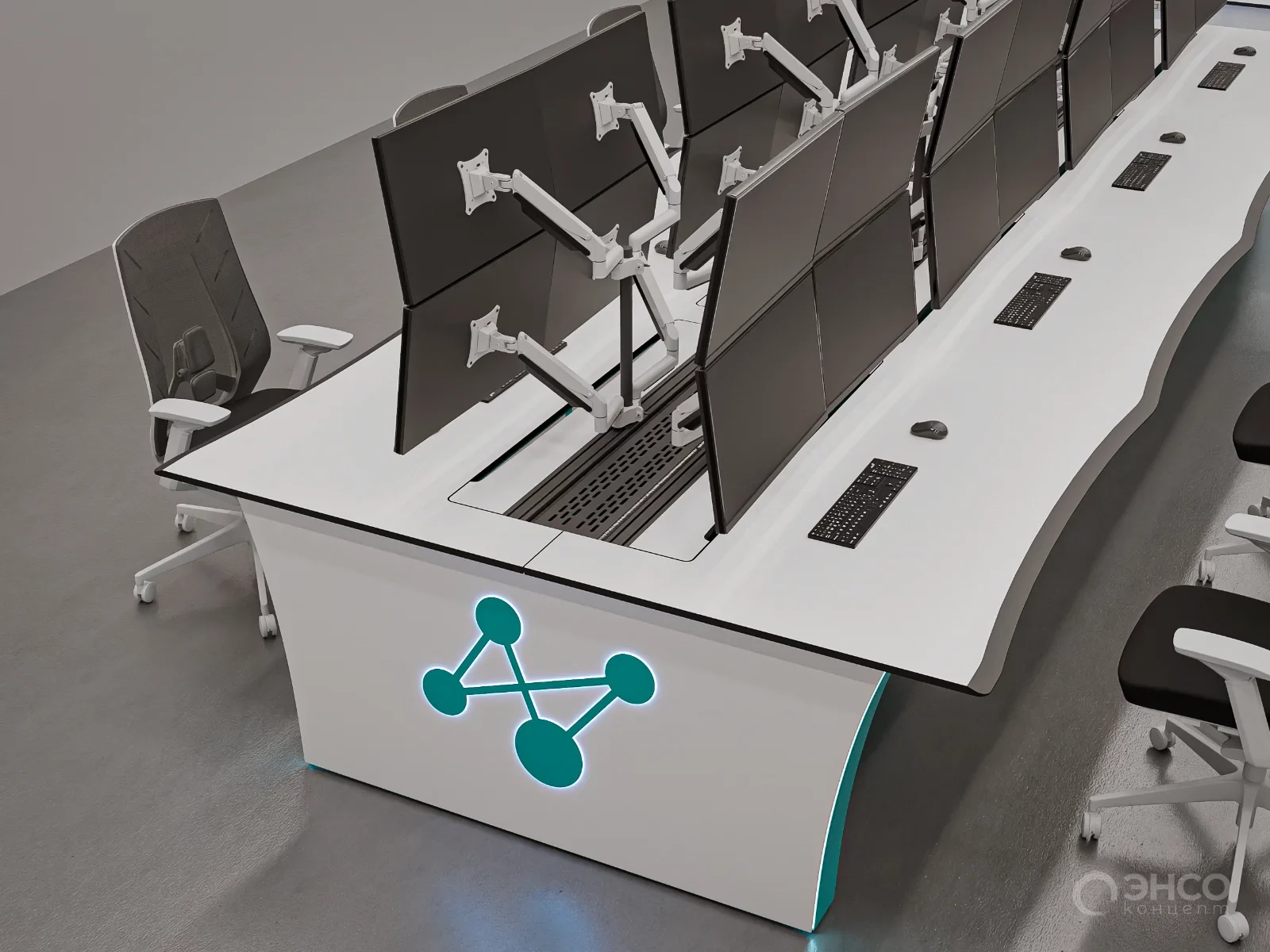

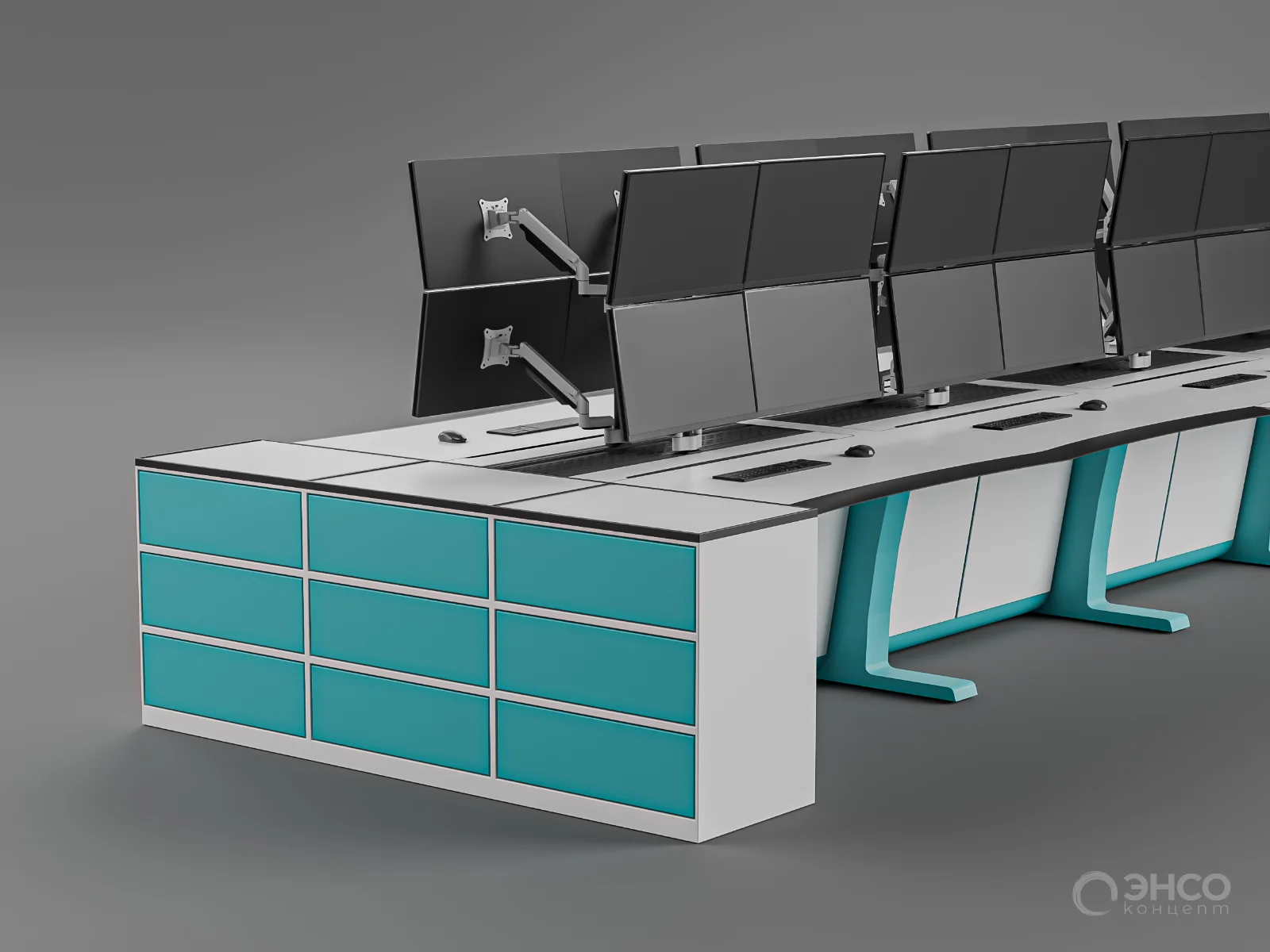

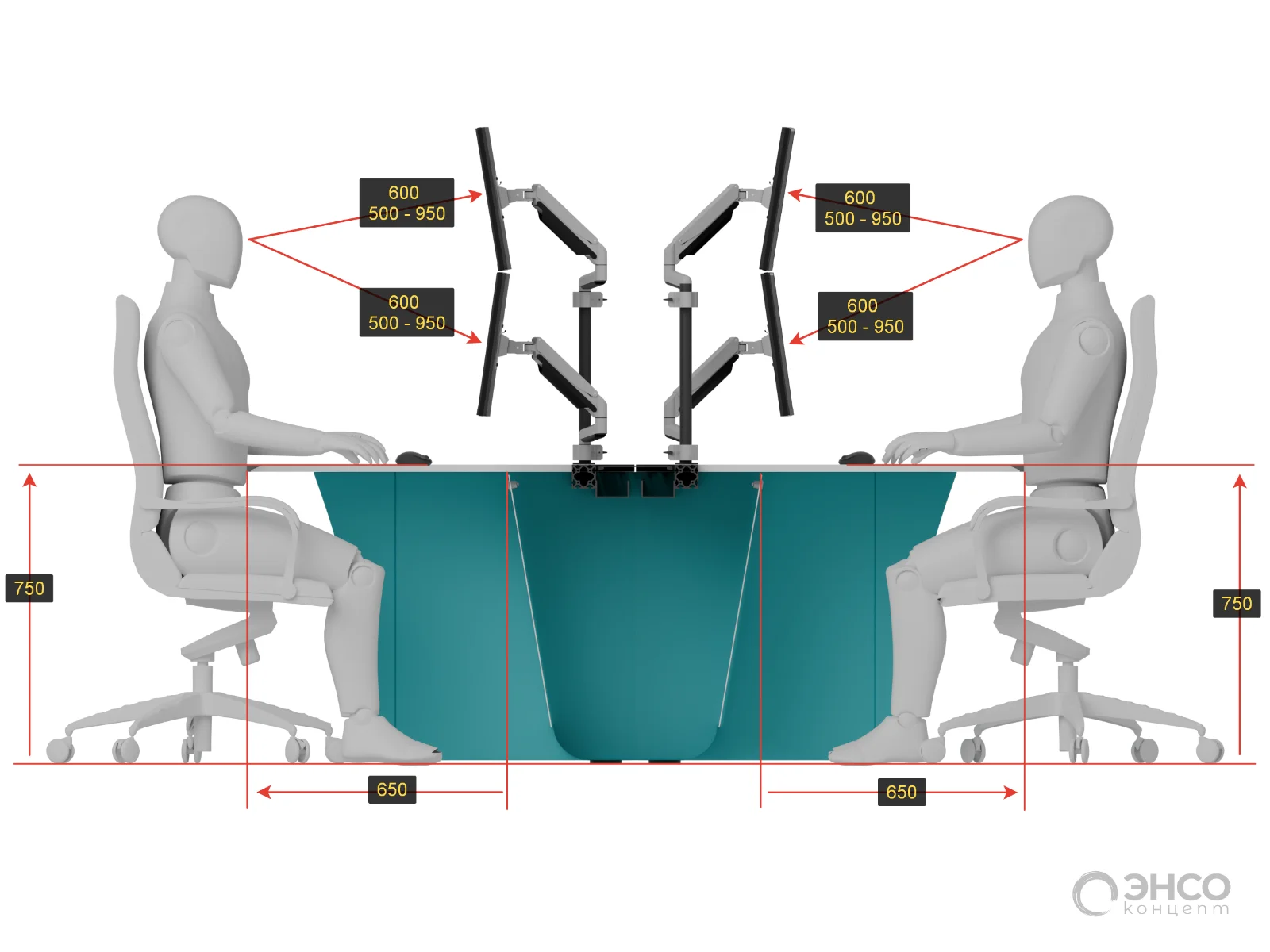

В качестве альтернативы мы разработали двустороннюю бенч-систему с объединённой центральной технической зоной для операторов, работающих лицом друг к другу.
Такое решение позволило отказаться от дублирования отдельных технических объёмов, уменьшить суммарную глубину композиции и организовать общую инфраструктуру размещения оборудования и кабельных трасс.
При этом каждое рабочее место сохранило полноценную эргономику и необходимое пространство для ног.
Единая
архитектура:
Несмотря на различия в эргономике и геометрии, все четыре исполнения объединены общим конструктивным принципом.

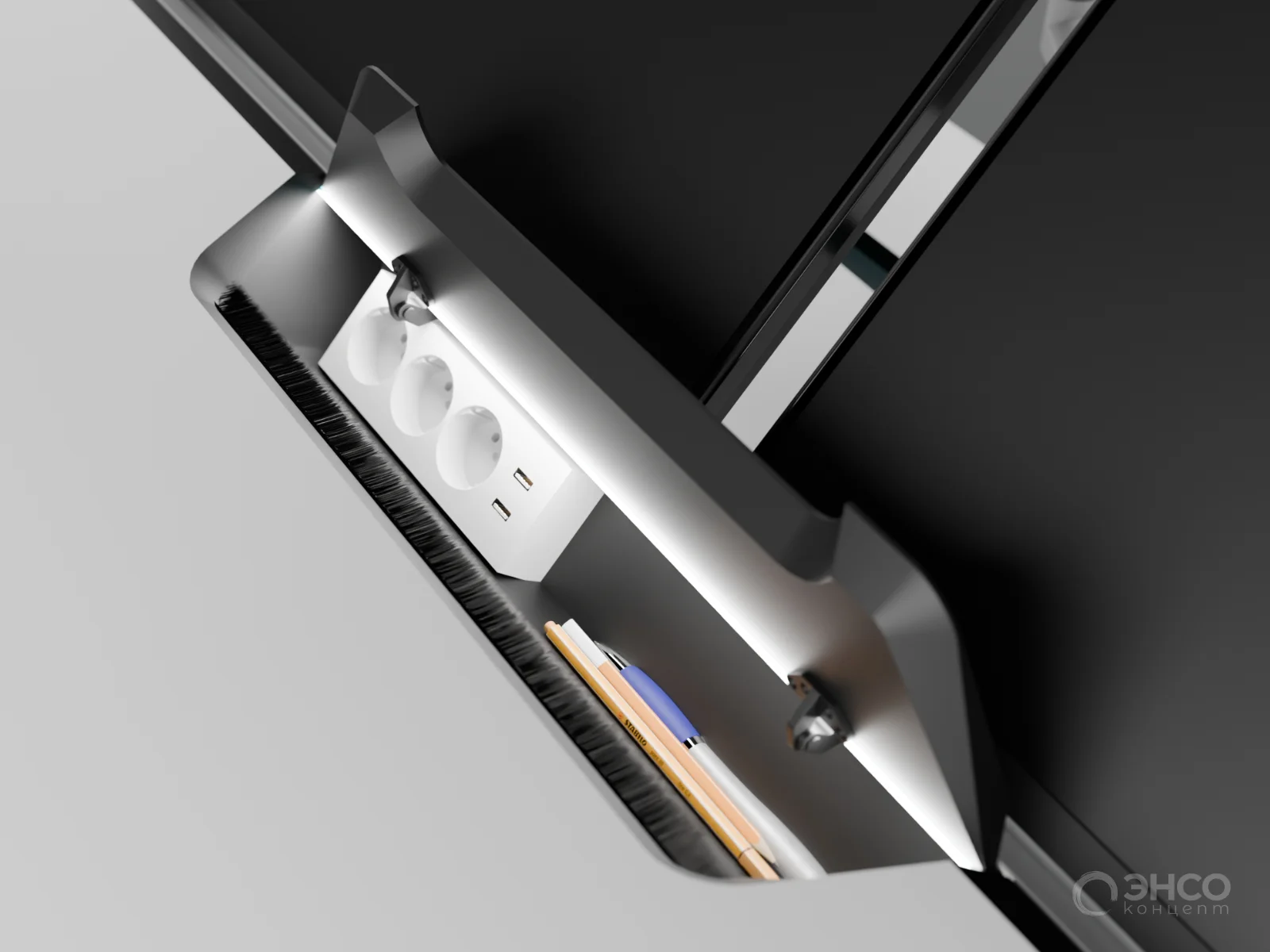

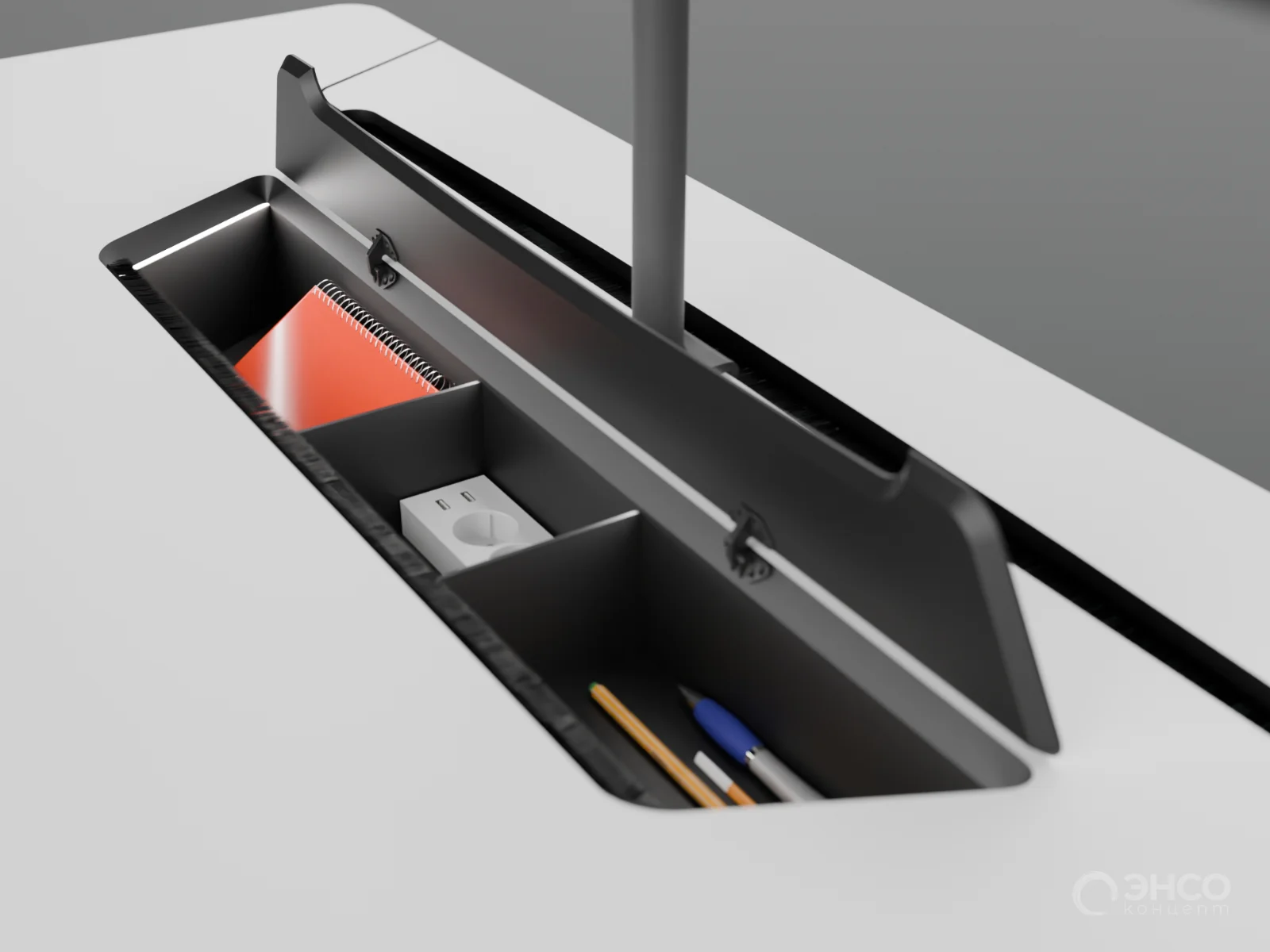

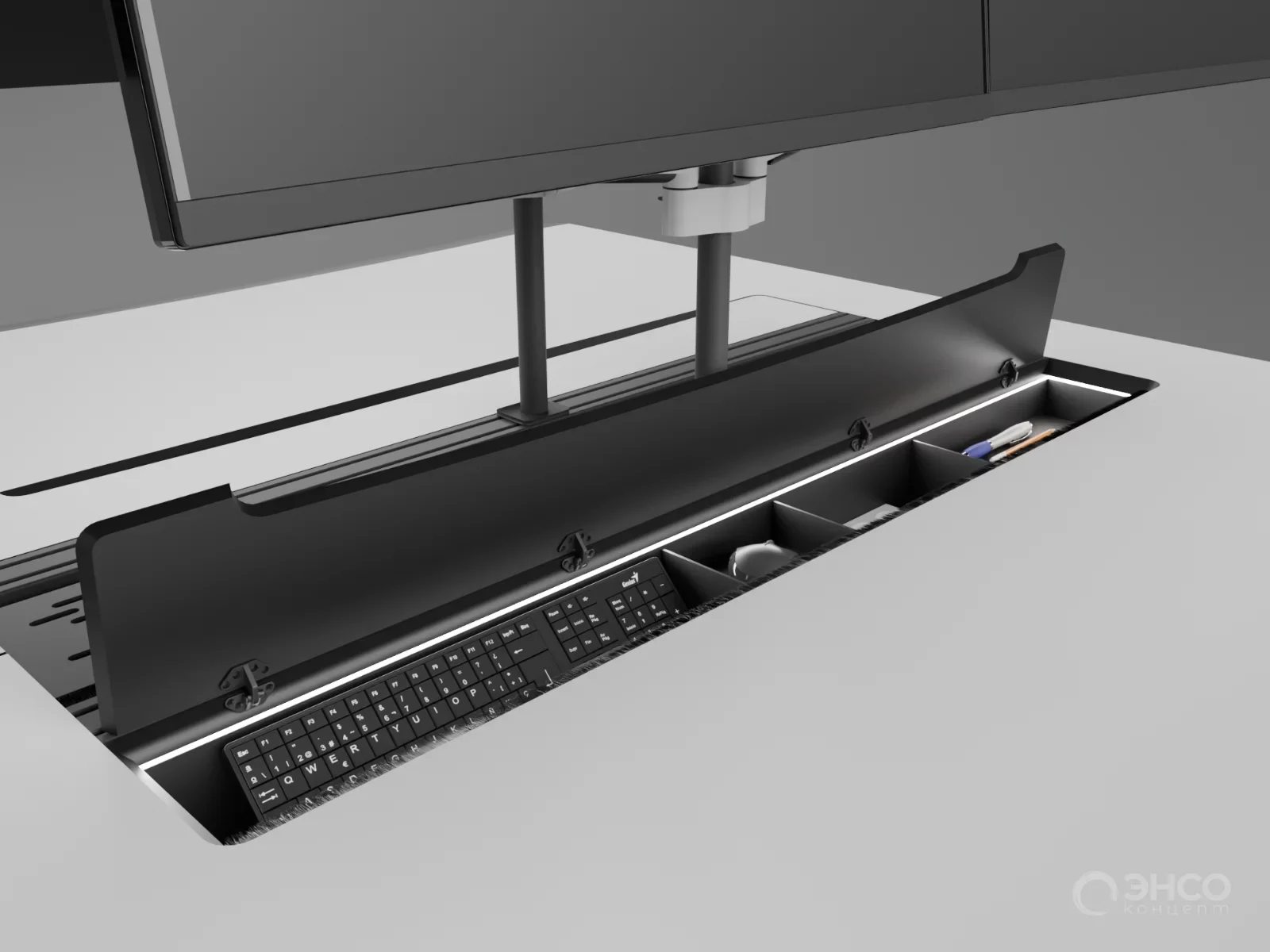

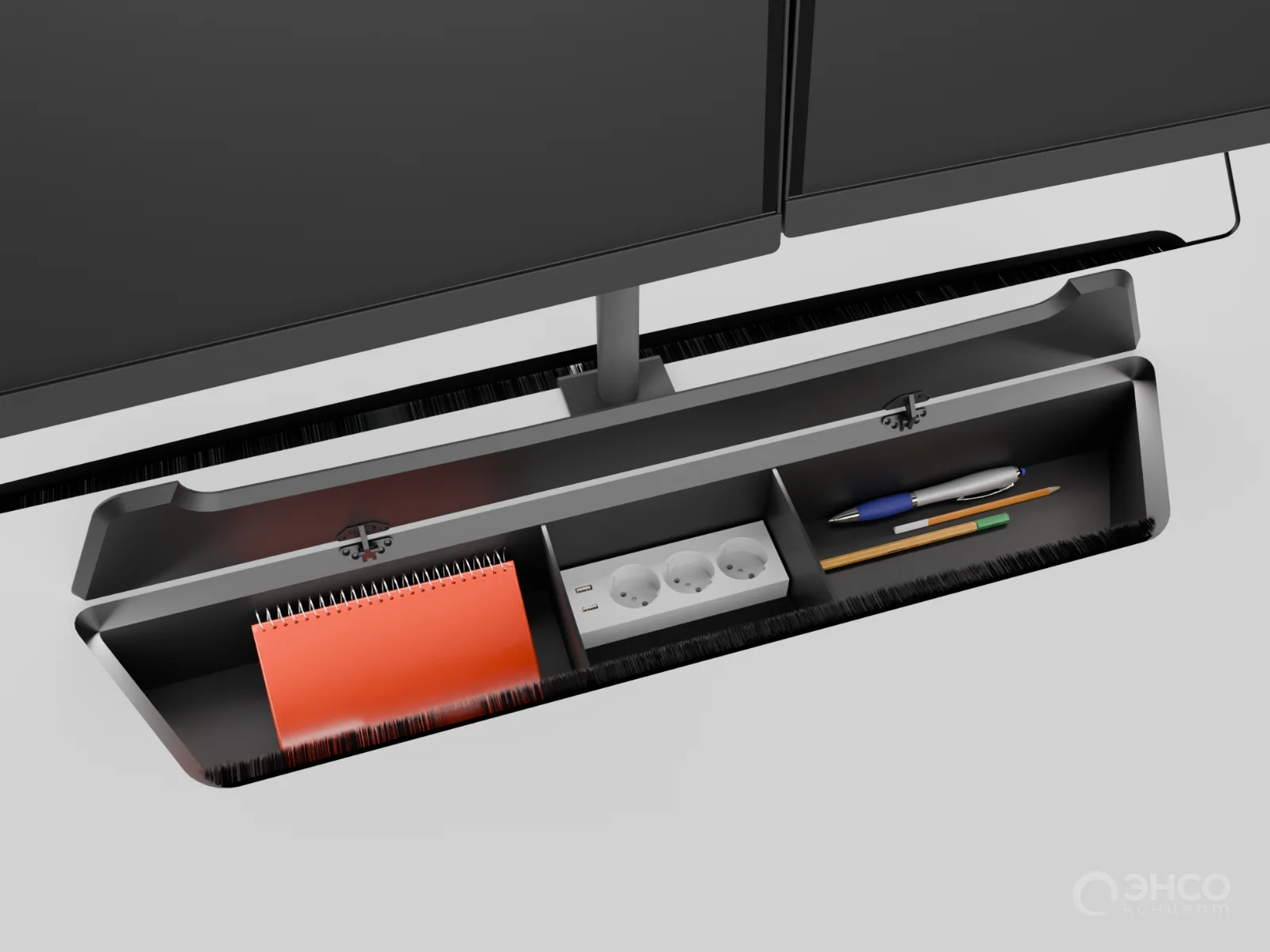

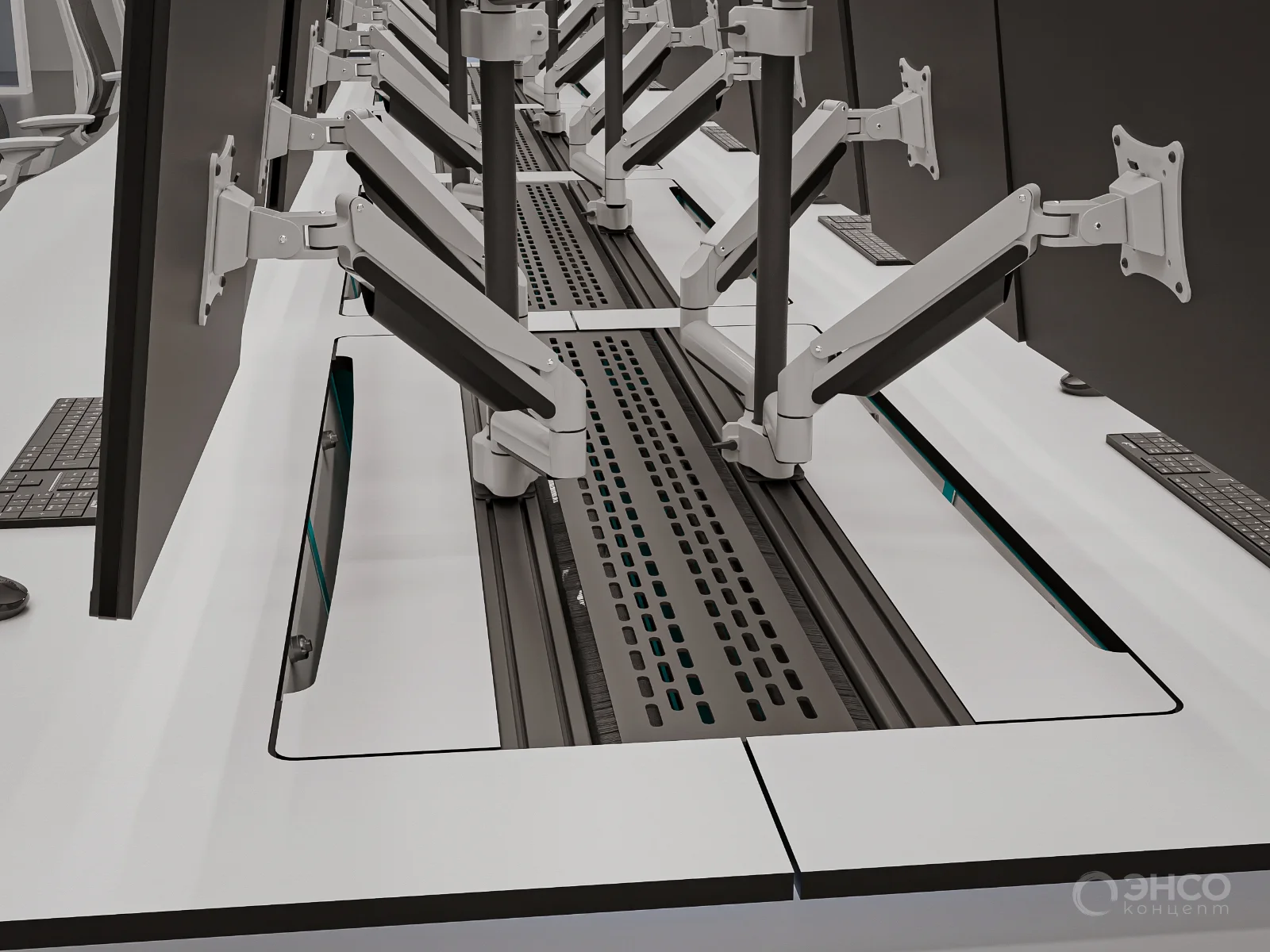

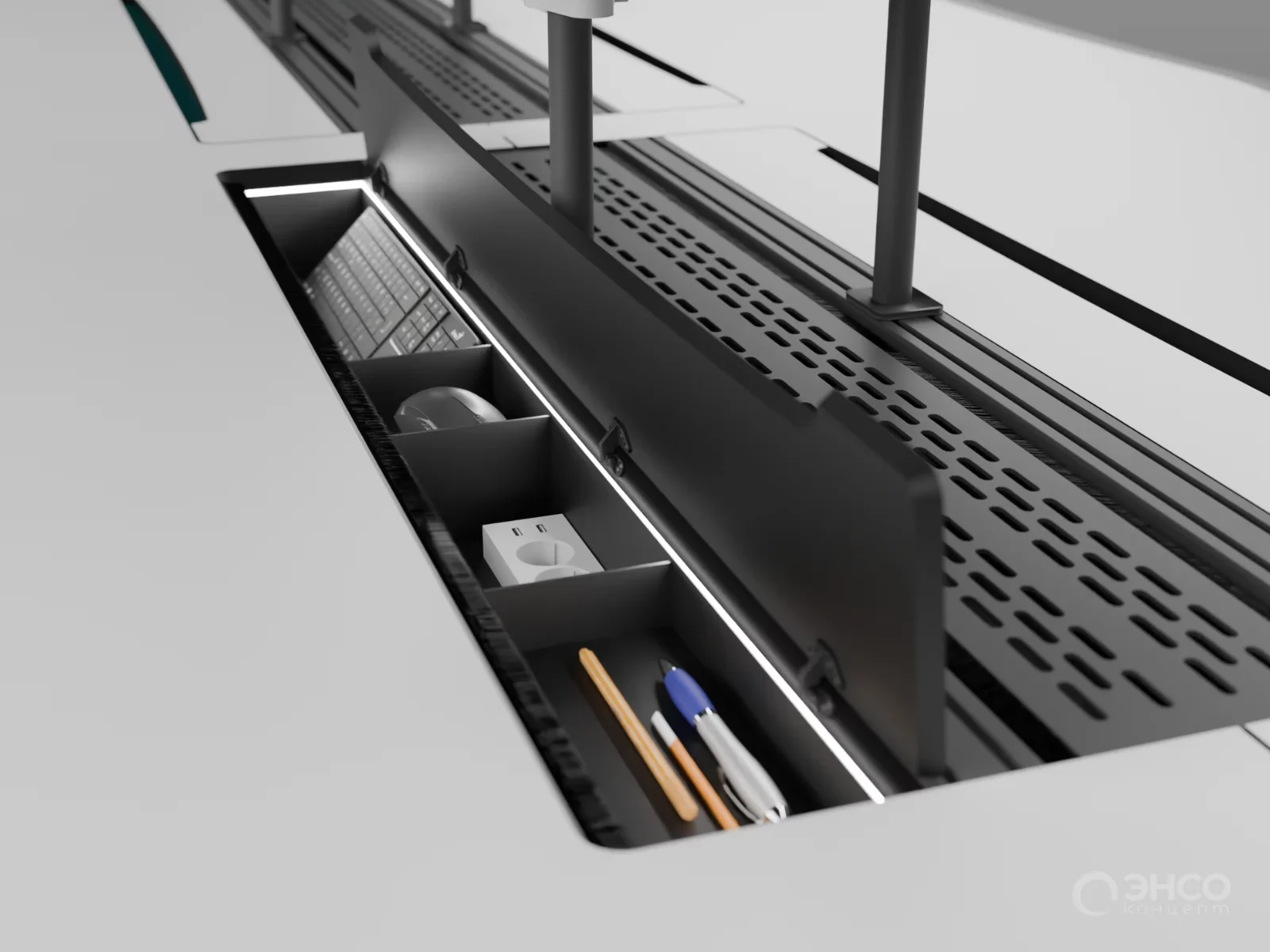

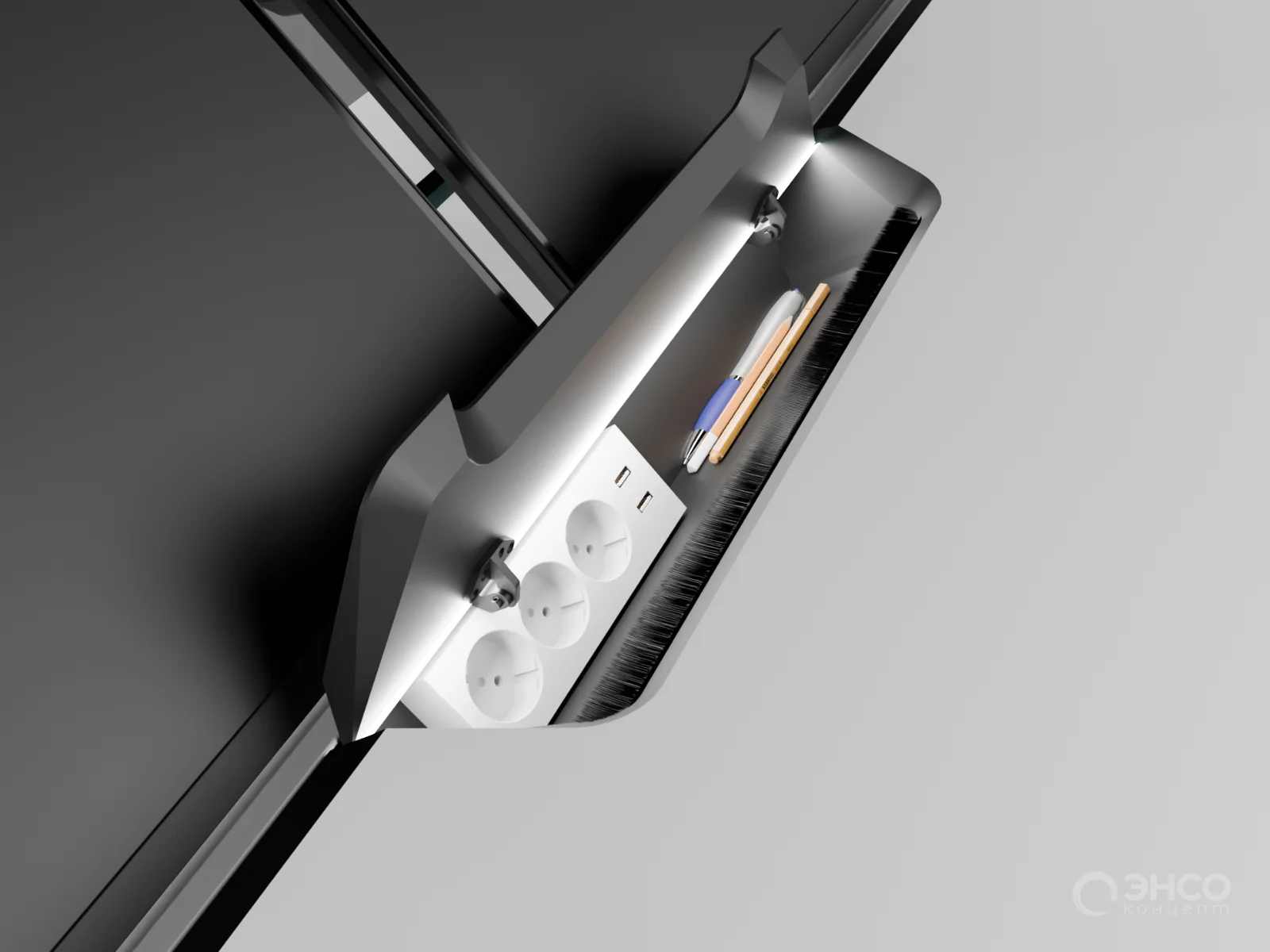

Полые вертикальные опоры и горизонтальные технические отсеки формируют единое пространство для размещения оборудования, силовых и сигнальных коммуникаций. Предусмотрены пассивная и активная вентиляция, различные варианты сервисного доступа, встроенные органайзеры и система крепления мониторов.

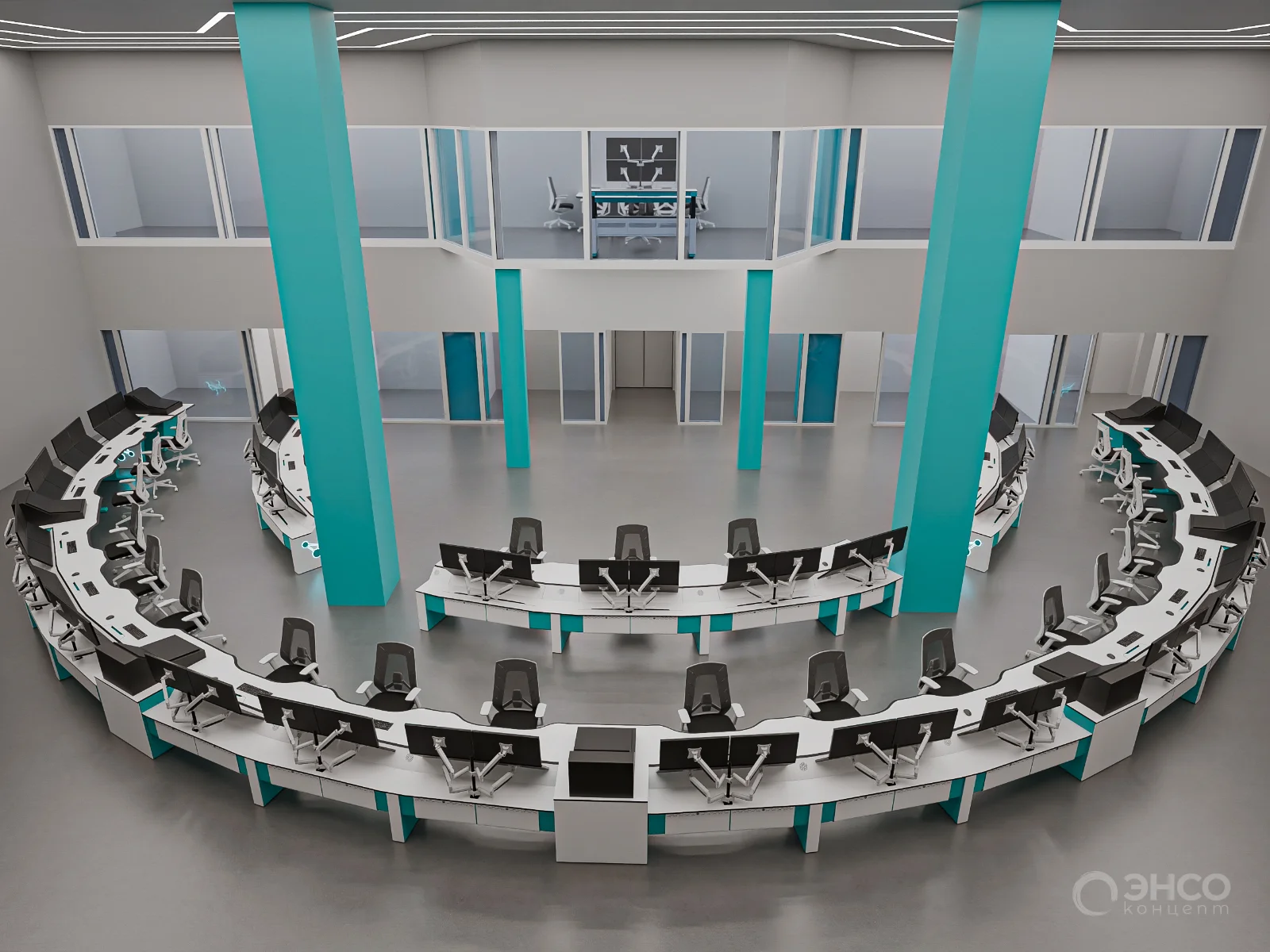

Модульная конструкция позволяет собирать столы в протяжённые линейные и радиусные конфигурации, используя промежуточные опоры и угловые соединительные элементы. При этом геометрия внутренних опор учитывает возможность свободного перемещения операторов вдоль рабочих мест на креслах.
В результате нам удалось сохранить узнаваемую идентичность серии, не ограничивая возможности адаптации изделий под конкретные условия эксплуатации.
Результат:
В результате работы мы сформировали дизайн-код серии «Орион», объединив четыре конструктивных исполнения на основе трёх различных сценариев эксплуатации.
Для каждого направления была проработана эргономическая и концептуальная архитектура, определены принципы компоновки оборудования, организации технических отсеков и сервисного доступа. Все исполнения получили единый визуальный язык, формирующий узнаваемый образ новой продуктовой серии.
Разработанные концепции и принципы построения модельного ряда были переданы в конструкторский отдел АРМЕР-Инжиниринг для дальнейшей инженерной проработки и реализации.

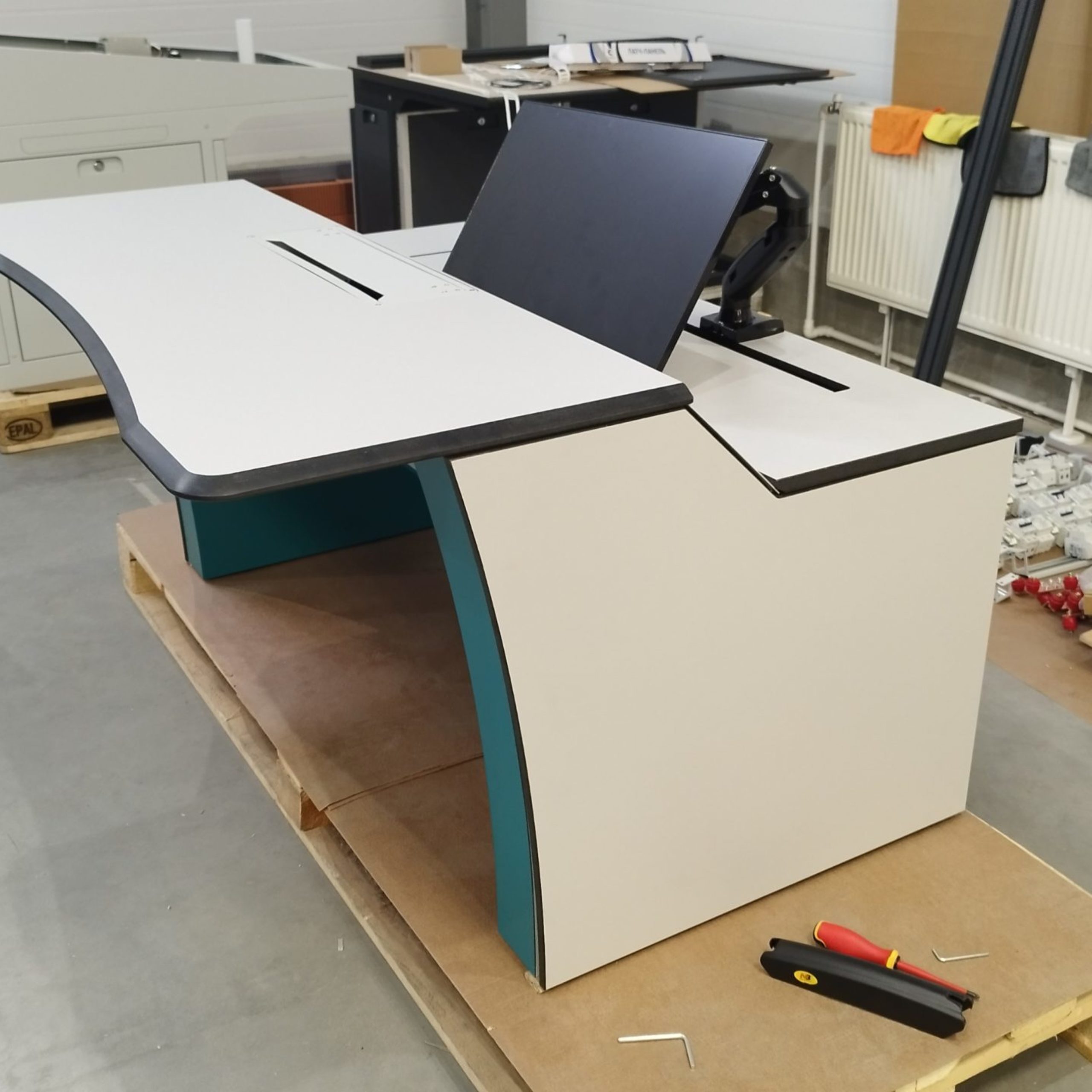

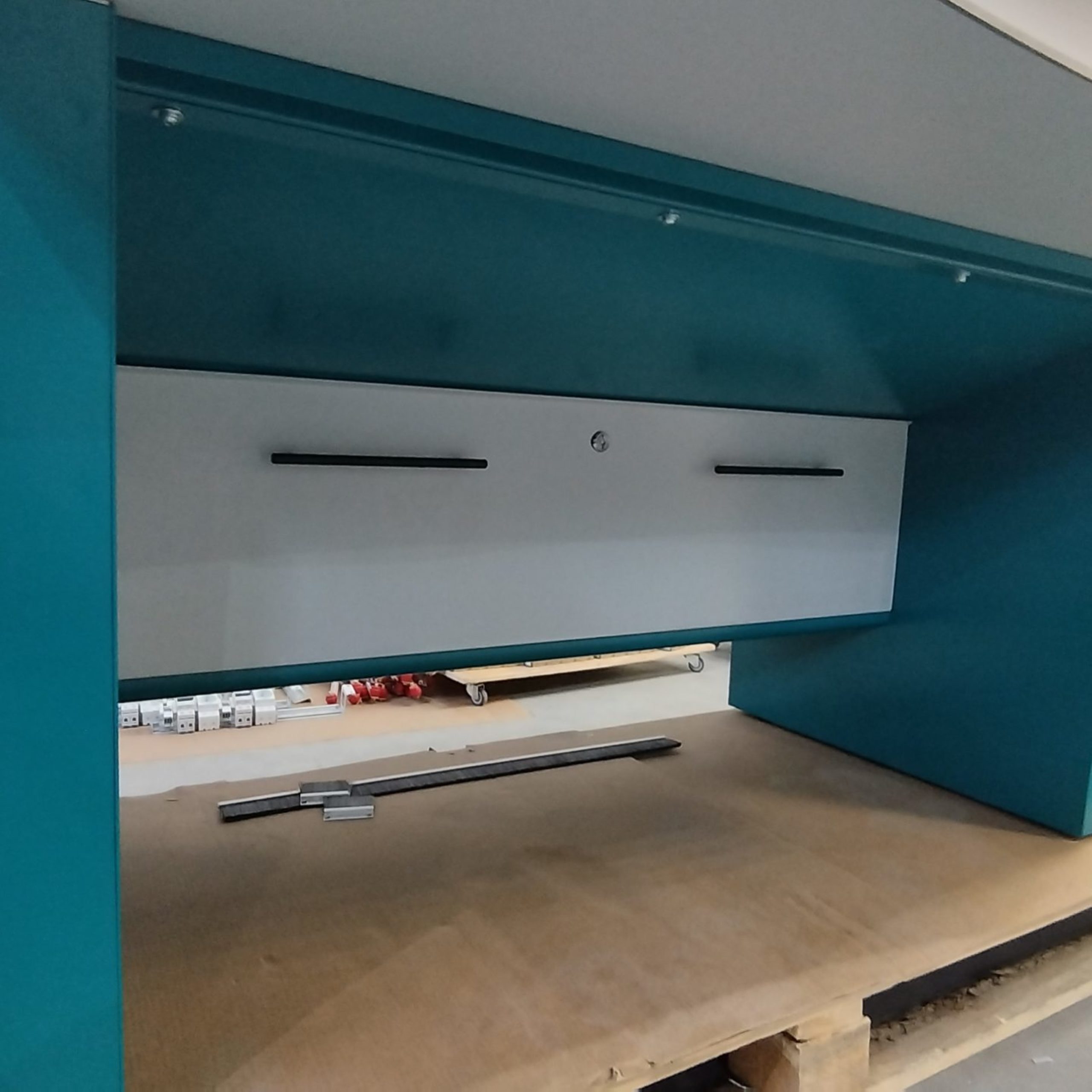

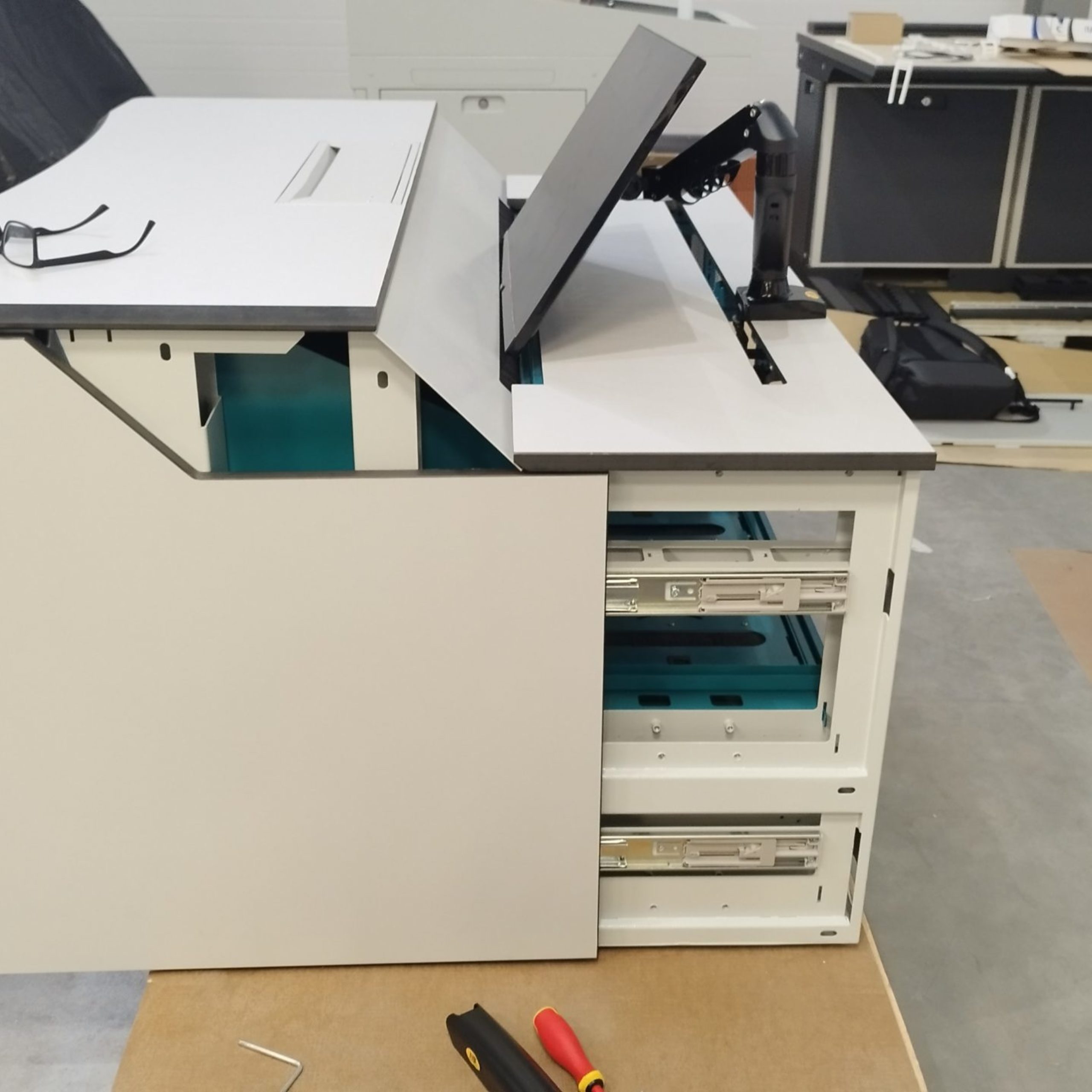

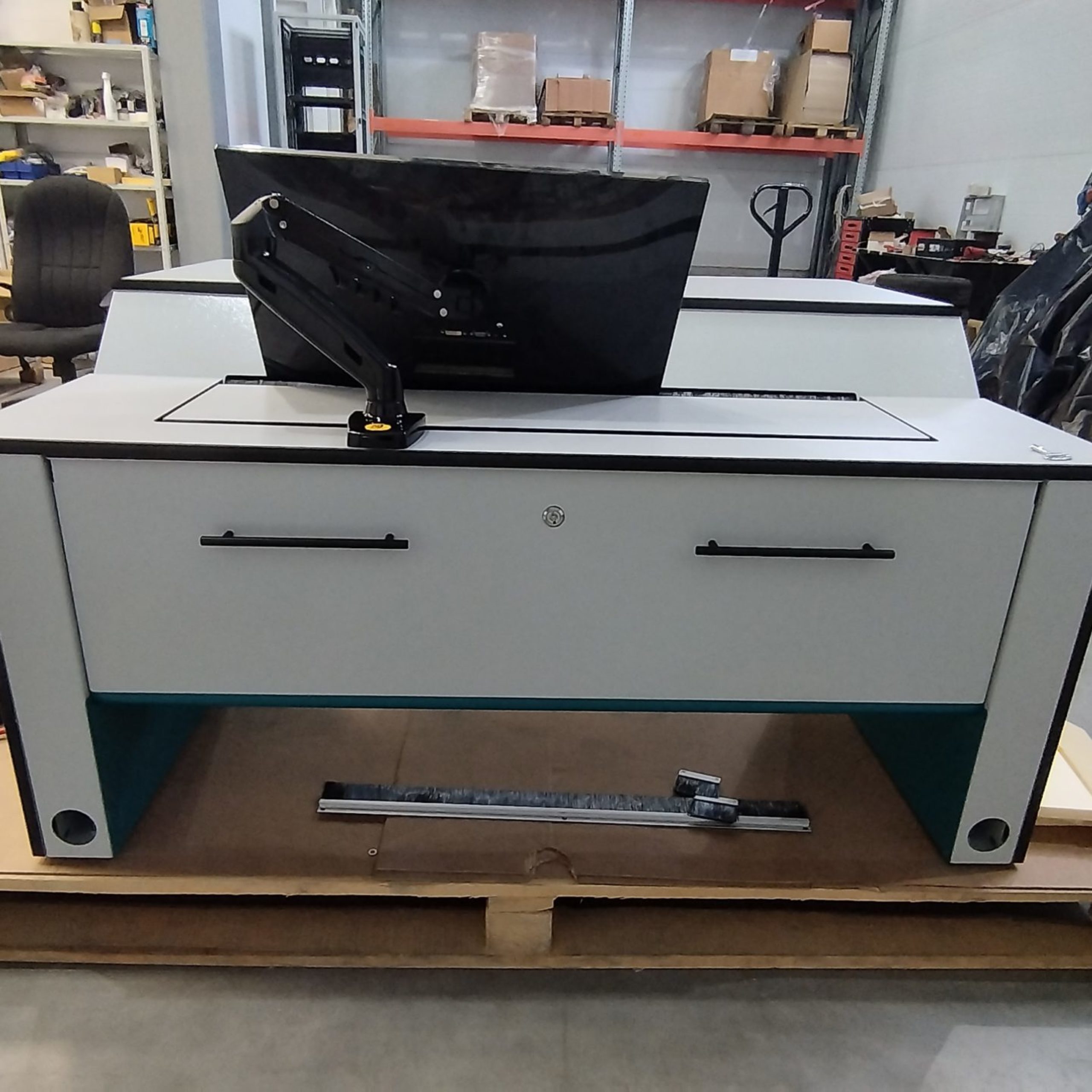

На следующем этапе проекта был изготовлен инженерный пилотный образец серии.
